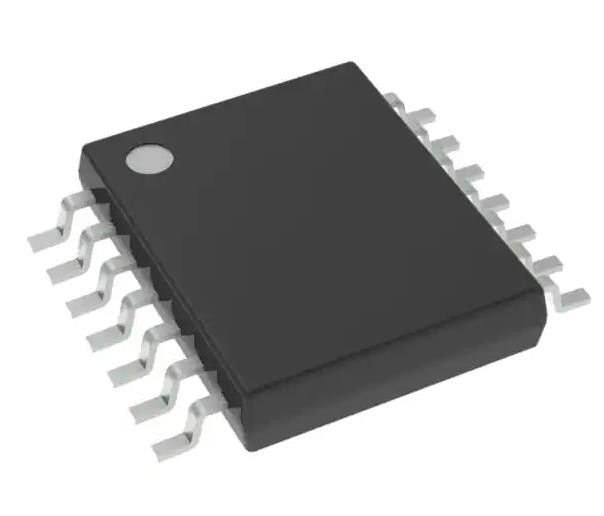

SN74ALVC08PWR UND Gate Integrated Circuit Chip IC 4 Kanal 14-TSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74ALVC08PWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | UND Tor | Zahl von Input: | 2 |
|---|---|---|---|
| Anzahl der Schaltungen: | 4 | Spannung - Versorgung: | 1.65V | 3.6V |
| Gegenwärtig - bewegungslos (maximal): | µA 10 | Gegenwärtig - Ertrag hoch, niedrig: | 24mA, 24mA |
| Eingegebener logischer Zustand - Tief: | 0.7V | 0.8V | Eingegebener logischer Zustand - hoch: | 1.7V | 2V |
Produkt-Beschreibung
SN74ALVC08PWR und Tor Integrierter Schaltkreislauf IC 4 Kanal 14-TSSOP
SpezifikationenDie in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74ALVC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | AND-Tor |
| Anzahl der Schaltungen | 4 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 1.65V ~ 3.6V |
| Strom - Stillstand (maximal) | 10 μA |
| Strom - Ausgangsleistung hoch, niedrig | 24mA, 24mA |
| Eingabe Logik Ebene - niedrig | 0.7V ~ 0.8V |
| Eingabe Logik-Ebene - hoch | 1.7V ~ 2V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 2.9ns @ 3.3V, 50pF |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 14-TSSOP |
| Packung / Gehäuse | 14-TSSOP (0,173", 4,40 mm Breite) |
| Basisproduktnummer | 74ALVC08 |
Merkmale derDie in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
• Funktioniert von 1,65 V bis 3,6 V
• maximale TPD von 2,9 ns bei 3,3 V
• ± 24 mA Ausgangsantrieb bei 3,3 V
• Schließleistung überschreitet 250 mA pro JESD 17
• ESD-Schutz übersteigt JESD 22
️ 2000-V Modell des menschlichen Körpers (A114-A)
️ 200-Volt-Maschinenmodell (A115-A)
️ 1000-Volt-Ladegerät Modell (C101)
AnwendungenDie in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
Dieses vierfache 2-Eingangs-Positiv-AND-Gatter ist für den VCC-Betrieb von 1,65 V bis 3,6 V ausgelegt.
Umwelt- und Exportklassifizierungen vonDie in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
