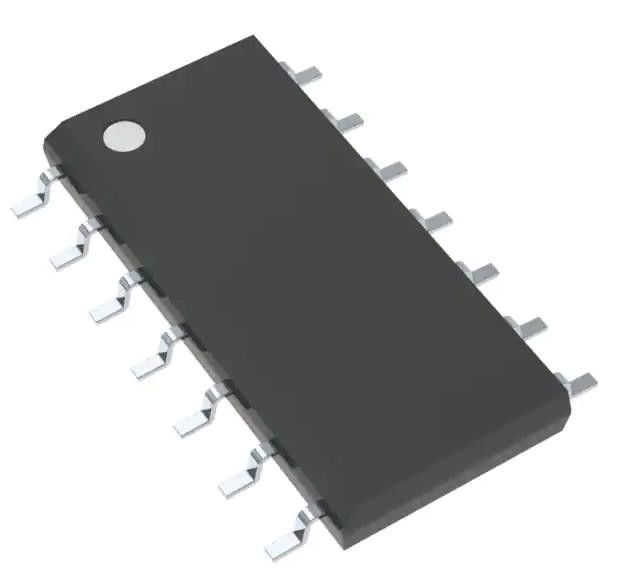

SN74AC08DR Integrierter Schaltkreislauf-Chip UND Gate IC 4 Kanal 14-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Der Begriff "Forschung" wird in Anhang I der Verordnung (EG) Nr. 1907/2006 geändert. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | UND Tor | Anzahl der Schaltungen: | 4 |
|---|---|---|---|
| Zahl von Input: | 2 | Spannung - Versorgung: | 2V | 6V |
| Gegenwärtig - Ertrag hoch, niedrig: | 24mA, 24mA | Gegenwärtig - bewegungslos (maximal): | µA 2 |
| Eingegebener logischer Zustand - Tief: | 0.9V ~ 1.65V | Eingegebener logischer Zustand - hoch: | 2.1V ~ 3.85V |
Produkt-Beschreibung
SN74AC08DR Integrierter Schaltkreislauf-Chip UND Gate IC 4 Kanal 14-SOIC
SpezifikationenDer Begriff "Forschung" wird in Anhang I der Verordnung (EG) Nr. 1907/2006 geändert.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74AC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | AND-Tor |
| Anzahl der Schaltungen | 4 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 2V bis 6V |
| Strom - Stillstand (maximal) | 2 μA |
| Strom - Ausgangsleistung hoch, niedrig | 24mA, 24mA |
| Eingabe Logik Ebene - niedrig | 0.9V ~ 1.65V |
| Eingabe Logik-Ebene - hoch | 2.1V ~ 3.85V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 7.5ns @ 5V, 50pF |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 14-SOIC |
| Packung / Gehäuse | 14-SOIC (0,154", 3,90 mm Breite) |
| Basisproduktnummer | Einheit für die Verarbeitung von Daten |
Merkmale derDer Begriff "Forschung" wird in Anhang I der Verordnung (EG) Nr. 1907/2006 geändert.
2-V- bis 6-V-VCC-Betrieb
Eingänge akzeptieren Spannungen bis 6 V
Maximal tpd von 7,5 ns bei 5 V
AnwendungenDer Begriff "Forschung" wird in Anhang I der Verordnung (EG) Nr. 1907/2006 geändert.
Die AC08 Geräte sind vierfache 2-Eingabe positive-AND-Tore. Diese Geräte führen die Boolean-Funktion Y = A B oder Y = A + B in positiver Logik.
Umwelt- und Exportklassifizierungen vonDer Begriff "Forschung" wird in Anhang I der Verordnung (EG) Nr. 1907/2006 geändert.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
