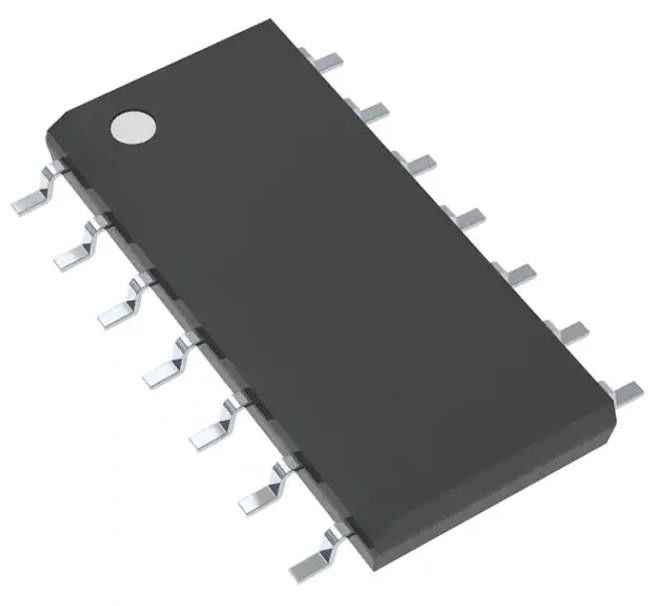

MC74LCX125DG Puffer Nicht-invertierendes 4 Element 1 Bit pro Element 3-Zustandsausgabe
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MC74LCX125DG |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | Dämpfen Sie ab und Nicht-umwandeln | Anzahl der Elemente: | 4 |
|---|---|---|---|
| Anzahl der Bits pro Element: | 1 | Eingabetyp: | - |
| Ausgabeart: | 3-Zustand | Gegenwärtig - Ertrag hoch, niedrig: | 24mA, 24mA |
| Spannung - Versorgung: | 2V bis 3,6V | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
Produkt-Beschreibung
MC74LCX125DG Puffer Nicht-invertierendes 4 Element 1 Bit pro Element 3-Zustandsausgabe
SpezifikationenMC74LCX125DG
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Buffer, Treiber, Empfänger und Transceiver | |
| Mfr | Ein- und zweimal |
| Reihe | 74LCX |
| Paket | Schlauch |
| Produktstatus | Aktiv |
| Logik-Typ | Buffer, nicht invertierend |
| Anzahl der Elemente | 4 |
| Anzahl der Bits pro Element | 1 |
| Eingabetyp | - |
| Ausgabeart | 3-Staat |
| Strom - Ausgangsleistung hoch, niedrig | 24mA, 24mA |
| Spannung - Versorgung | 2V bis 3,6V |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 14-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 14-SOIC |
| Basisproduktnummer | 74LCX125 |
Merkmale derMC74LCX125DG
* Konzipiert für den VCC-Betrieb von 2,3 bis 3,6 V
* 5,0 V Toleranz − Schnittstellenfähigkeit mit 5,0 V TTL Logik
* Unterstützt Live-Einfügen und -Ausziehen
* IOFF-Spezifikation garantiert hohe Impedanz bei VCC = 0 V
* LVTTL-kompatibel
* LVCMOS-kompatibel
* 24 mA ausgewogene Ausgangsleistung Sink und Quelle
* Nahe Null statischer Versorgungstrom in allen drei logischen Zuständen (10 A) Senkt den Systemstrombedarf erheblich
* Verriegelungsleistung größer als 500 mA
* ESD-Leistung: Modell des menschlichen Körpers > 2000 V, Modell der Maschine > 200 V
* NLV-Präfix für Automobil- und andere Anwendungen, die einzigartige Standort- und Steuerungsänderungsanforderungen erfordern; AEC-Q100-Qualifiziert und PPAP-fähig
* Diese Geräte sind Pb-frei, Halogenfrei/BFRfrei und RoHS-konform
AnwendungenMC74LCX125DG
Der MC74LCX125 ist ein leistungsstarker, nicht umkehrbarer Quad-Puffer, der von einer 2.3 bis 3,6 V-Versorgung betrieben wird.
Umwelt- und Exportklassifizierungen vonMC74LCX125DG
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
