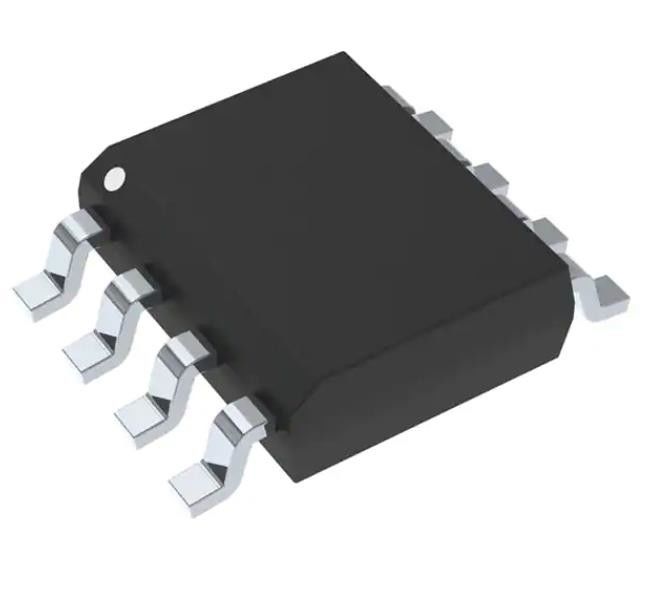

MC33272ADR2G Integrierter Schaltkreis Chip Allzweckverstärker 2 Schaltkreis 8-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MC33272ADR2G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Verstärker-Art: | Allgemeiner Zweck | Allgemeiner Zweck: | 2 |
|---|---|---|---|
| Ausgabeart: | - | Gewinn-Bandbreiten-Produkt: | 24 MHZ |
| Anstiegsgeschwindigkeit: | 10V/µs | Spannung - eingegebener Ausgleich: | µV 100 |
| Gegenwärtig - eingegebene Neigung: | Na 300 | Gegenwärtig - Versorgung: | 2,15 mA (x2 Kanäle) |
Produkt-Beschreibung
MC33272ADR2G Integrierter Schaltkreis Chip Allzweckverstärker 2 Schaltkreis 8-SOIC
SpezifikationenDie in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Produkte.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Linear | |
| Verstärker | |
| Instrumente, OP-Verstärker, Puffer-Verstärker | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ des Verstärkers | Allgemeiner Zweck |
| Anzahl der Schaltungen | 2 |
| Ausgabeart | - |
| Schlachtungsrate | 10 V/μs |
| Gewinnbandbreitenprodukt | 24 MHz |
| Strom - Eingangsverzerrung | 300 nA |
| Spannung - Eingangsverschiebung | 100 μV |
| Strom - Versorgung | 2.15mA (x2 Kanäle) |
| Strom - Ausgang / Kanal | 37 mA |
| Spannung - Versorgungsspanne (Min) | 3 V |
| Spannung - Versorgungsspanne (maximal) | 36 V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | MC33272 |
Merkmale derDie in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Produkte.
• Eingangsspannung auf 100 V (Typ)
• Niedriger Einstiegsstrom: 300 nA
• Niedriger Einstiegsverschiebungsstrom: 3,0 nA
• Hohe Eingangswiderstandsleistung: 16 M
• Niedriger Lärm: 18 nV/√ Hz @ 1,0 kHz
• Produkt mit hoher Bandbreite: 24 MHz @ 100 kHz
• Hohe Drehzahl: 10 V/s
• Leistungsbandbreite: 160 kHz
• hervorragende Frequenzstabilität
• Einheitsgewinn stabil: w/Kapazität Lasten bis 500 pF
• Große Ausgangsspannungsschwankung: +14,1 V/-14,6 V
• Niedrige Gesamtharmonische Verzerrung: 0,003%
• Stromversorgung Abflussstrom: 2,15 mA pro Verstärker
• Einzel- oder Split-Versorgung: +3,0 V bis +36 V oder ±1,5 V bis ±18 V
• ESD-Dioden bieten zusätzlichen Schutz für die Eingänge
• NCV-Präfix für Automobil- und andere Anwendungen, die einzigartige Standort- und Steuerungsänderungsanforderungen erfordern; AEC-Q100-Qualifiziert und PPAP-fähig
• Pb-freie Pakete sind erhältlich
AnwendungenDie in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Produkte.
Die MC33272/74 Serie von monolithischen Betriebsverstärkern ist mit innovativen Bipolar Designkonzepten hochwertig gefertigt.
Umwelt- und Exportklassifizierungen vonDie in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Produkte.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
