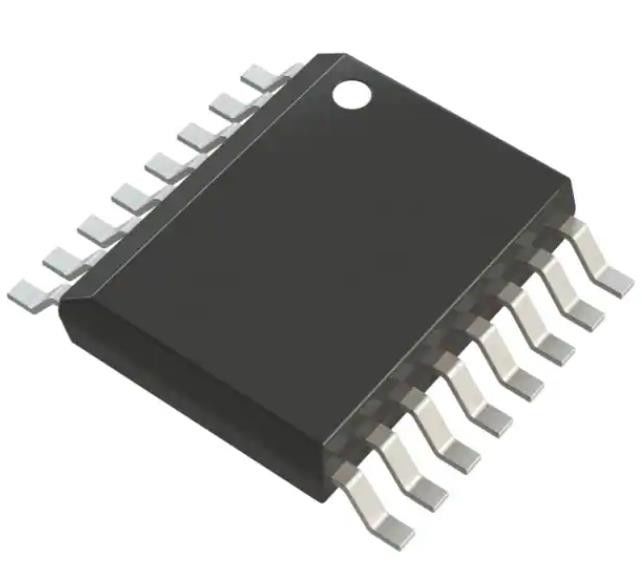

LT1568IGN # TRPBF Bandpass Filter IC Bandpass 2. Ordnung 200kHz 16-SSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LT1568IGN#TRPBF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Filterart: | Bandpass | Frequenz - Abkürzung oder Mitte: | 200KHz |
|---|---|---|---|
| Zahl von Filtern: | 2 | Filterfolge: | Zweiter |
| Spannung - Versorgung: | 2.7V ~ 11V, ±2,7V ~ 5,5V | Typ der Montage: | Oberflächenbefestigung |
| Packung / Gehäuse: | 16-SSOP (0,154", 3.90mm Breite) | Basisproduktnummer: | LT1568 |
| Markieren: | LT1568IGN # TRPBF,LT1568IGN # TRPBF Filter-IC |
||
Produkt-Beschreibung
LT1568IGN # TRPBF Bandpass Filter IC Bandpass 2. Ordnung 200kHz 16-SSOP
SpezifikationenLT1568IGN#TRPBF
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| Filter - aktiv | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Filterart | Bandpass |
| Häufigkeit - Grenze oder Mitte | 200 kHz |
| Anzahl der Filter | 2 |
| Filterfolge | Zweiter |
| Spannung - Versorgung | 2.7V ~ 11V, ±2,7V ~ 5,5V |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-SSOP (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 16-SSOP |
| Basisproduktnummer | LT1568 |
Merkmale derLT1568IGN#TRPBF
■ bis zu 10MHz Mittelfrequenz auf einer einzigen 3V-Versorgung
■ Einfach zu bedienen Ein einzelner Widerstandswert setzt die Abschnittsfrequenz auf niedrig (200kHz ≤ ƒC ≤ 5MHz), ungleiche Widerstandswerte erweitern die Abschnittsfrequenz auf bis zu 10MHz
■ Extrem flexible Unterschiedliche Widerstandswerte ermöglichen Lowpass-Transferfunktionen mit oder ohne Gewinn (Butterworth, Chebyshev oder Custom)
■ SNR = 92 dB (ƒC = 2MHz, 2VP-P)
■ THD = 84 dB (ƒC = 2MHz, 1VP-P)
■ Innere Kondensatoren auf ± 0,75% reduziert
■ Einzelner Vierpolar-Lowpassfilter oder abgestimmtes Paar von Zweipolar-Lowpassfiltern
■ als Bandpassfilter angeschlossen werden kann
■ Einfach oder differenziert
■ Funktioniert von einer einzigen 3V-Versorgung (2,7V Min) bis ±5V
■ Eingangs- und Ausgangsspannungen von Schiene zu Schiene
AnwendungenLT1568IGN#TRPBF
■ Ersetzt diskrete aktive RC-Filter und LC-Filtermodule
■ Antialiasing/Rekonstruktionsfilter
■ Doppel- oder I-und-Q-Kanäle (zwei abgestimmte Filter zweiter Ordnung in einer Packung)
■ Einfach zur Differentialkonvertierung
■ VideoSignalverarbeitung
Umwelt- und Exportklassifizierungen vonLT1568IGN#TRPBF
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
