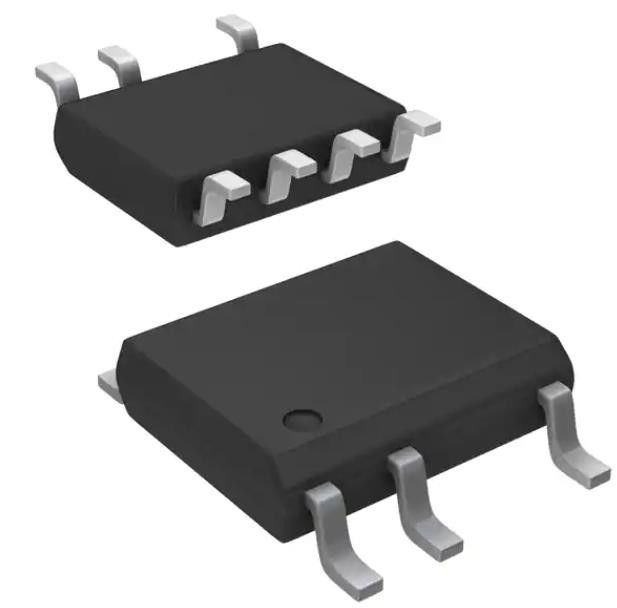

LNK564DN Integrierter Schaltkreis Chip-Konverter Offline Flyback Topologie 100kHz SO-8C
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LNK564DN |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Ertragisolierung: | Lokalisiert | Interne Schalter: | - Ja, das ist es. |
|---|---|---|---|
| Spannungsausfall: | 700V | Topologie: | Rücklauf |
| Arbeitszyklus: | 70% | Frequenz - Wechseln: | 100 kHz |
| Leistung (Watt): | 3 W | Störungs-Schutz: | Gegenwärtige Begrenzung, offene Schleife, über Temperatur, Kurzschluss |
| Markieren: | LNK564DN,LNK564DN integrierter Schaltkreislauf |
||
Produkt-Beschreibung
LNK564DN Integrierter Schaltkreis Chip-Konverter Offline Flyback Topologie 100kHz SO-8C
SpezifikationenLNK564DN
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| AC-DC-Wandler, Offline-Schalter | |
| Mfr | Leistungsintegrationen |
| Reihe | LinkSwitch®-LP |
| Paket | Schlauch |
| Ausgangsisolation | Isoliert |
| Interner Schalter | - Ja, das ist es. |
| Spannung - Ausfall | 700 V |
| Topologie | Zurückfliegen |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Zyklus der Arbeitszeit | 70% |
| Frequenz - Wechseln | 100 kHz |
| Leistung (Watt) | 3 W |
| Fehlersicherung | Strombegrenzung, offene Schleife, Übertemperatur, Kurzschluss |
| Steuerungsmerkmale | - |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite), 7 Leads |
| Lieferanten-Gerätepaket | SO-8C |
| Typ der Montage | Oberflächenbefestigung |
| Basisproduktnummer | LNK564 |
Merkmale derLNK564DN
• Schalter für die niedrigste Komponentenzahl
• Very tight parameter tolerances using proprietary IC trimming technology and transformer construction techniques enable Clampless™designs – decreases component count/system cost and increases efficiency
• Erfüllt die Anforderungen der Branchennormen für den Schutz vor Wärmeüberlastungen
• Frequenzgeräusche reduzieren die EMI erheblich
• Erfüllt die Anforderungen an den HV-Kriechpegel zwischen DRAIN und allen anderen Pins, sowohl auf der Leiterplatte als auch auf der Verpackung
• Der eigene E-ShieldTM-Transformator eliminiert den Y-Kondensator
AnwendungenLNK564DN
• Ladegeräte für Mobiltelefone/drahtlose Telefone, PDAs, Elektrowerkzeuge, MP3/tragbare Audiogeräte, Rasierer usw.
• Bereitschafts- und Hilfsgüter
Umwelt- und Exportklassifizierungen vonLNK564DN
| ZEITEN | Beschreibung |
| RoHS-Status | RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
