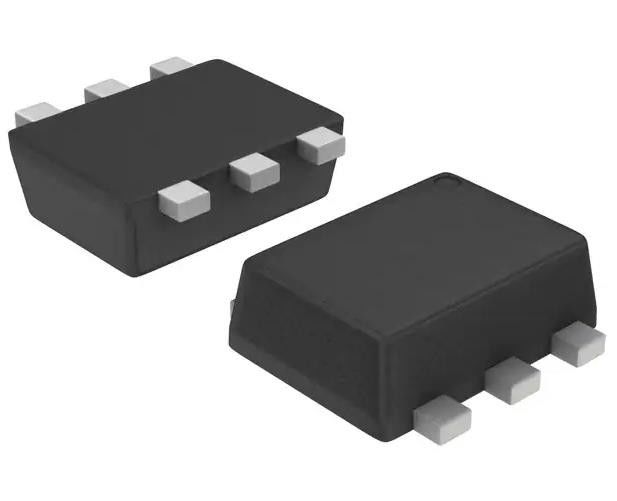

EMD4DXV6T1G Bipolartransistor 1 NPN 1 PNP 50V 100mA 500mW
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | EMD4DXV6T1G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Gegenwärtig - Kollektor (IC) (maximal): | 100 mA | Spannung - Kollektor-Emitter Zusammenbruch (maximal): | 50 V |
|---|---|---|---|
| Widerstand - Basis (R1): | 47 kOhms, 10 kOhms | Gleichstromverstärkung (hFE) (Minute) @ IC, Vce: | 80 @ 5mA, 10V |
| Vce-Sättigung (maximal) @ Ib, IC: | 250mV @ 300μA, 10mA | Gegenwärtig - Kollektor-Abkürzung (maximal): | 500nA |
| Macht- maximales: | 500 MW | Typ der Montage: | Oberflächenbefestigung |
Produkt-Beschreibung
EMD4DXV6T1G Bipolartransistor 1 NPN 1 PNP 50V 100mA 500mW
SpezifikationenEMD4DXV6T1G
| TYPE | Beschreibung |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| Bipolar (BJT) | |
| Bipolare Transistor-Arrays, vorgebildet | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Transistortyp | 1 NPN, 1 PNP - Vorverzerrt (Dual) |
| Strom - Kollektor (Ic) (maximal) | 100 mA |
| Spannung - Aufschlüsselung des Kollektoremitters (max) | 50 V |
| Widerstand - Basis (R1) | 47 kOhms, 10 kOhms |
| Widerstand - Emitterbasis (R2) | 47 kOhms |
| Gleichstromgewinn (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Vce Sättigung (Max) @ Ib, Ic | 250mV @ 300μA, 10mA |
| Strom - Sammlergrenze (maximal) | 500nA |
| Häufigkeit - Übergang | - |
| Leistung - Max. | 500 mW |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Informationen zu übermitteln: |
| Lieferanten-Gerätepaket | SOT-563 |
| Basisproduktnummer | EMD4DXV6 |
Merkmale derEMD4DXV6T1G
• Vereinfacht die Entwicklung von Schaltkreisen
• Verringert den Platz auf dem Brett
• Verringert die Anzahl der Komponenten
• NSV-Präfix für Automobil- und andere Anwendungen, die einzigartige Standort- und Steuerungsänderungsanforderungen erfordern; AEC-Q101 qualifiziert und PPAP-fähig
• Dies sind Pb-freie Geräte
AnwendungenEMD4DXV6T1G
Der BRT (Bias Resistor Transistor) enthält einen einzigen Transistor mit einem monolithischen Bias-Netzwerk, das aus zwei Widerständen besteht; einem Serien-Basenwiderstand und einem Basis-Emitter-Widerstand.
Umwelt- und Exportklassifizierungen vonEMD4DXV6T1G
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
