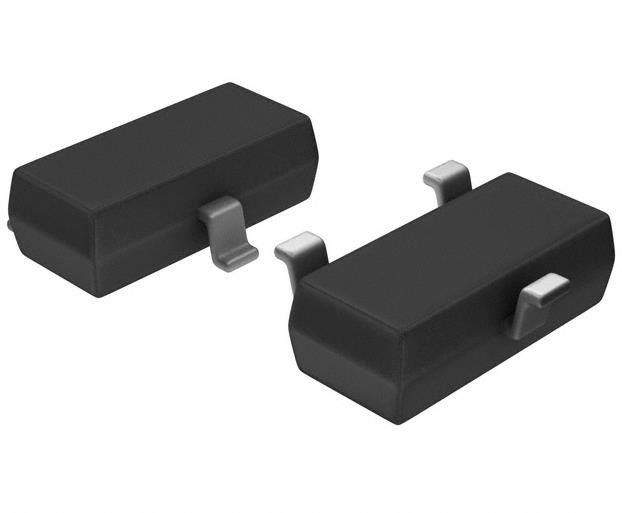

DTC114YKA-T146 Bipolartransistor mit vorgebildeter Verzerrung 50 V 100 mA 250 MHz 200 mW
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DTC114YKA-T146 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Transistor-Art: | NPN - Vor-voreingenommen | Gegenwärtig - Kollektor (IC) (maximal): | 100 MA |
|---|---|---|---|
| Spannung - Kollektor-Emitter Zusammenbruch (maximal): | 50 V | Widerstand - Basis (R1): | 10 kOhms |
| Widerstand - Emitter-Basis (R2): | 47 kOhms | Gleichstromverstärkung (hFE) (Minute) @ IC, Vce: | 68 @ 5mA, 5V |
| Vce-Sättigung (maximal) @ Ib, IC: | 300mV @ 250μA, 5mA | Gegenwärtig - Kollektor-Abkürzung (maximal): | 500nA |
Produkt-Beschreibung
DTC114YKA-T146 Bipolartransistor mit vorgebildeter Verzerrung 50 V 100 mA 250 MHz 200 mW
SpezifikationenDTC114YKA-T146
| TYPE | Beschreibung |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| Bipolar (BJT) | |
| Einzelne, vorgebildeten bipolaren Transistoren | |
| Mfr | Rohm Halbleiter |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Transistortyp | NPN - Vorangestellt |
| Strom - Kollektor (Ic) (maximal) | 100 mA |
| Spannung - Aufschlüsselung des Kollektoremitters (max) | 50 V |
| Widerstand - Basis (R1) | 10 kOhms |
| Widerstand - Emitterbasis (R2) | 47 kOhms |
| Gleichstromgewinn (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Vce Sättigung (Max) @ Ib, Ic | 300mV @ 250μA, 5mA |
| Strom - Sammlergrenze (maximal) | 500nA |
| Häufigkeit - Übergang | 250 MHz |
| Leistung - Max. | 200 mW |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Lieferanten-Gerätepaket | SMT3 |
| Basisproduktnummer | DTC114 |
Merkmale derDTC114YKA-T146
1) eingebaute Biasing-Widerstände, R1 = 10kΩ, R2 = 47kΩ
2) Eingebaute Biaswiderstände ermöglichen die Konfiguration eines Wechselrichterkreises ohne Anschluss externer Eingangswiderstände (siehe Innenkreis).
3) Für den Betrieb müssen nur die Ein-/Aus-Bedingungen eingestellt werden, wodurch die Schaltung der Schaltung erleichtert wird.
4) Ergänzende PNP-Typen: DTA114Y-Serie
Anwendungen von DTC114YKA-T146
Inverter, Schnittstelle, Treiber
Umwelt- und Exportklassifizierungen vonDTC114YKA-T146
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
