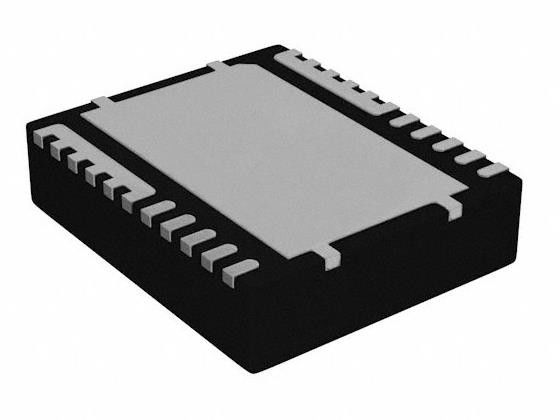

CSD95373AQ5M Halbbrückentreiber Synchron-Buck-Wandler Leistung MOSFET 12-LSON-CLIP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CSD95373AQ5M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Ausgabekonfiguration: | Halbbrücke | Anwendungen: | Synchroner Buck Converters |
|---|---|---|---|
| Schnittstelle: | PWM | PWM: | Induktiv |
| Technologie: | Energie MOSFET | Gegenwärtig - Ertrag/Kanal: | 45A |
| Gegenwärtig - Höchstleistung: | 67A | Spannung - Last: | 4.5V | 16V |
Produkt-Beschreibung
CSD95373AQ5M Halbbrückentreiber Synchron-Buck-Wandler Leistung MOSFET 12-LSON-CLIP
SpezifikationenDie in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführt.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Vollständige Halbbrückenfahrer | |
| Mfr | Texas Instruments |
| Reihe | NexFETTM |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Halbbrücke |
| Anwendungen | Synchrone Buck-Wandler |
| Schnittstelle | PWM |
| Art der Last | Induktiv |
| Technologie | Leistungs-MOSFET |
| Rds An (Typ) | - |
| Strom - Ausgang / Kanal | 45A |
| Strom - Spitzenleistung | 67A |
| Spannung - Versorgung | 4.5V ~ 5.5V |
| Spannung - Last | 4.5V ~ 16V |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Eigenschaften | Bootstrap-Schaltung, Status-Flag |
| Fehlersicherung | Übertemperatur, Durchschuss, UVLO |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 12-PowerLFDFN |
| Lieferanten-Gerätepaket | 12-LSON-CLIP (5x6) |
| Basisproduktnummer | Zentralbank |
Merkmale derDie in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführt.
* 45 Dauerstromkapazität
* 92,6% Systemwirksamkeit bei 25 A
* Ultra-niedriger Leistungsverlust von 2,6 W bei 25 A
* Hochfrequenzbetrieb (bis zu 2 MHz)
* Hohe Dichte - Son 5 x 6 mm Fußabdruck
* Ultra-niedrige Induktivität
* Systemoptimierte PCB-Footprint
* 3,3 V und 5 V PWM-Signal kompatibel
* Diodenemulation mit FCCM
* Analogtemperatur-Ausgang
* PWM-Eingang in drei Zuständen
* Bootstrap-Switch integriert
* Optimierte Totenzeit für den Durchschuss
* RoHS-konform - bleifreie Endplattierung
* Halogenfrei
AnwendungenDie in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführt.
* Mehrphasen-Synchron-Buck-Wandler
- Hochfrequenzanwendungen
- Anwendungen für hohe Ströme und Niedriglastzyklen
* Ladepunkt Dc-Dc-Wandler
* Speicher- und Grafikkarten
* Desktop und Server VR11.x und VR12.x für VCore Synchronous Buck Converters
Umwelt- und Exportklassifizierungen vonDie in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführt.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
