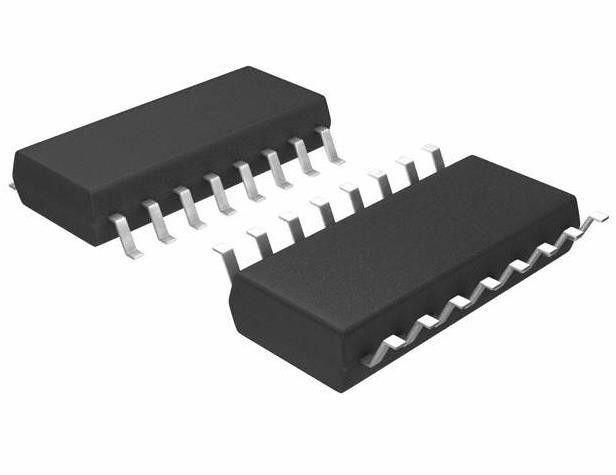

CD74HC123NSR Monostabiler Multivibrator 25 ns 16-SO
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CD74HC123NSR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Schaltungen: | 6 | Zahl von Input: | 1 |
|---|---|---|---|
| Spannung - Versorgung: | 3V ~ 18V | Gegenwärtig - bewegungslos (maximal): | 4 µA |
| Gegenwärtig - Ertrag hoch, niedrig: | 4.3mA, 24mA | Eingegebener logischer Zustand - Tief: | 1V | 2.5V |
| Eingegebener logischer Zustand - hoch: | 4V | 12.5V | Max. Laufzeitverzögerung bei V, Max. CL: | 50ns @ 15V, 50pF |
Produkt-Beschreibung
CD74HC123NSR Monostabiler Multivibrator 25 ns 16-SO
SpezifikationenCD74HC123NSR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Multivibratoren | |
| Mfr | Texas Instruments |
| Reihe | 74HC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | Monostabil |
| Unabhängige Kreisläufe | 2 |
| Schmitt-Trigger-Eingabe | - Nein. |
| Verzögerung der Verbreitung | 25 ns |
| Strom - Ausgangsleistung hoch, niedrig | 5.2mA, 5.2mA |
| Spannung - Versorgung | 2 V ~ 6 V |
| Betriebstemperatur | -55 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-SOIC (0,209", 5,30 mm Breite) |
| Lieferanten-Gerätepaket | 16-SO |
| Basisproduktnummer | 74HC123 |
Merkmale derCD74HC123NSR
• Übergangsreset beendet den Ausgangsimpuls
• Ausgelöst von vorne oder hinten
• Q- und Q-pufferte Ausgänge
• Getrennte Resets
• Weite Bandbreite der Ausgangsimpulse
• Schmitt-Trigger bei den Inputs A und B
• Fanout (Über Temperaturbereich)
- Standard-Ausgänge. . . . . . . . . . . . . . . 10 LSTTL-Ladungen
- Busfahrer-Ausgänge. . . . . . . . . . . . . 15 LSTTL-Ladungen
• Breiter Betriebstemperaturbereich. . -55 bis 125 °C
• Ausgeglichene Verzögerung der Verbreitung und Übergangszeiten
• Signifikante Leistungsverringerung im Vergleich zu LSTTL Logic ICs
• HC-Typen
- 2 V bis 6 V Betrieb
- Hohe Geräuschdichtigkeit: NIL = 30%, NIH = 30% von VCC bei VCC = 5V
• HCT-Typen
- Betrieb von 4,5 V bis 5,5 V
- Direkte LSTTL-Eingabe Logik-Kompatibilität, VIL= 0,8V (Max), VIH = 2V (Min)
- CMOS-Eingangskompatibilität, Il ≤ 1μA bei VOL, VOH
AnwendungenCD74HC123NSR
Die HC123, HCT123, CD74HC423 und CD74HCT423 sind dual monostable Multivibratoren mit Reset.
Umwelt- und Exportklassifizierungen vonCD74HC123NSR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
