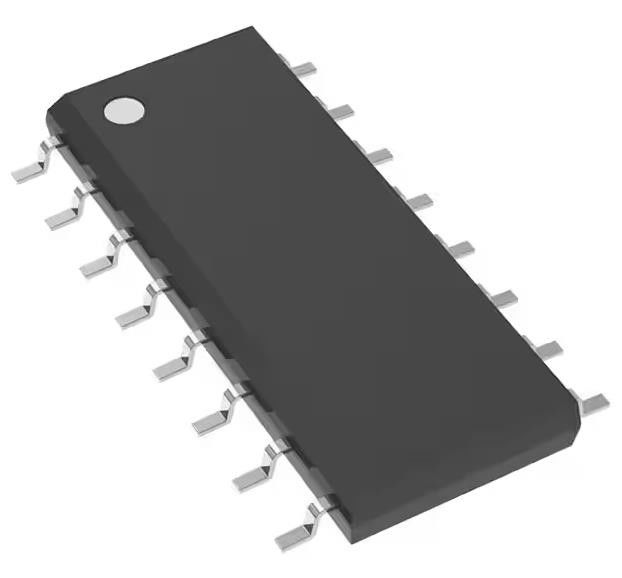

CD4049UBDR Integrierter Schaltkreis Chip-Inverter IC 6 Kanal 16-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CD4049UBDR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Schaltungen: | 6 | Zahl von Input: | 1 |
|---|---|---|---|
| Spannung - Versorgung: | 3V ~ 18V | Gegenwärtig - bewegungslos (maximal): | 4 µA |
| Gegenwärtig - Ertrag hoch, niedrig: | 4.3mA, 24mA | Eingegebener logischer Zustand - Tief: | 1V | 2.5V |
| Eingegebener logischer Zustand - hoch: | 4V | 12.5V | Max. Laufzeitverzögerung bei V, Max. CL: | 50ns @ 15V, 50pF |
Produkt-Beschreibung
CD4049UBDR Integrierter Schaltkreis Chip-Inverter IC 6 Kanal 16-SOIC
SpezifikationenCD4049UBDR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 4000B |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | Inverter |
| Anzahl der Schaltungen | 6 |
| Anzahl der Eingaben | 1 |
| Eigenschaften | - |
| Spannung - Versorgung | 3V bis 18V |
| Strom - Stillstand (maximal) | 4 μA |
| Strom - Ausgangsleistung hoch, niedrig | 4.3mA, 24mA |
| Eingabe Logik Ebene - niedrig | 1V ~ 2,5V |
| Eingabe Logik-Ebene - hoch | 4V bis 12,5V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 50ns @ 15V, 50pF |
| Betriebstemperatur | -55 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 16-SOIC |
| Packung / Gehäuse | 16-SOIC (0,154", 3,90 mm Breite) |
| Basisproduktnummer | CD4049 |
Merkmale derCD4049UBDR
• CD4049UB Umkehrung
• CD4050B Nicht umkehrbar
• Hohe Sinkstrom für 2 TTL-Ladungen
• Umwandlung von Logik von hoher zu niedriger Ebene
• 100% auf Ruhestrom bei 20 V geprüft
• Maximaler Eingangsstrom von 1 μA bei 18 V über den gesamten Temperaturbereich des Pakets; 100 nA bei 18 V und 25°C
• 5-Volt-, 10-Volt- und 15-Volt-Parametern
AnwendungenCD4049UBDR
• CMOS-zu-DTL- oder TTL-Hexkonverter
• CMOS-Stromsink- oder -Quelltreiber
• CMOS-Wandler für die Logik von hohen zu niedrigen Ebenen
Umwelt- und Exportklassifizierungen vonCD4049UBDR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
