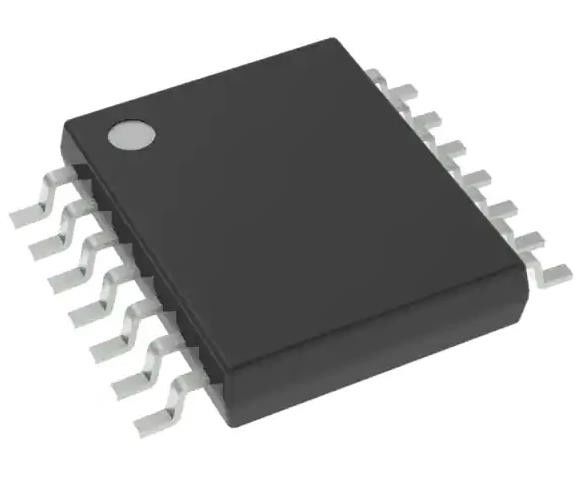

CD4011BPWR NAND Gate Integrierter Schaltkreislauf Chip IC 4 Kanal 14-TSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CD4011BPWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Schaltungen: | 4 | Zahl von Input: | 2 |
|---|---|---|---|
| Spannung - Versorgung: | 3V ~ 18V | Gegenwärtig - bewegungslos (maximal): | 1 µA |
| Gegenwärtig - Ertrag hoch, niedrig: | 3,4 mA, 3,4 mA | Eingegebener logischer Zustand - Tief: | 1.5V ~ 4V |
| Eingegebener logischer Zustand - hoch: | 3.5V | 11V | Max. Laufzeitverzögerung bei V, Max. CL: | 90ns @ 15V, 50pF |
Produkt-Beschreibung
CD4011BPWR NAND Gate Integrierter Schaltkreislauf Chip IC 4 Kanal 14-TSSOP
SpezifikationenCD4011BPWR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 4000B |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | NAND-Gate |
| Anzahl der Schaltungen | 4 |
| Anzahl der Eingaben | 2 |
| Eigenschaften | - |
| Spannung - Versorgung | 3V bis 18V |
| Strom - Stillstand (maximal) | 1 μA |
| Strom - Ausgangsleistung hoch, niedrig | 30,4 mA, 3,4 mA |
| Eingabe Logik Ebene - niedrig | 1.5V ~ 4V |
| Eingabe Logik-Ebene - hoch | 3.5V ~ 11V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 90ns @ 15V, 50pF |
| Betriebstemperatur | -55 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 14-TSSOP |
| Packung / Gehäuse | 14-TSSOP (0,173", 4,40 mm Breite) |
| Basisproduktnummer | CD4011 |
Merkmale derCD4011BPWR
* Verzögerungszeit der Ausbreitung = 60 ns (typisch) bei CL= 50 pF,VDD=10 V
*Pufferte Eingaben und Ausgänge
*Standardierte symmetrische Ausgangsmerkmale
*Mehrste Eingangsstrom von 1 pA bei 18 Vover im gesamten Temperaturbereich des Pakets;100 nA bei 18 V und 250 C
*100% auf Ruhezustand bei 20 V geprüft
* 5-V, 10-V und 15-V-Parameterwerte
AnwendungenCD4011BPWR
Die CD4011B, CD40128 und CD40238NAND-Gates bieten dem Systemdesigner eine direkte Implementierung der NAND-Funktion und ergänzen die bestehende Familie von CMOS-Gates.
Umwelt- und Exportklassifizierungen vonCD4011BPWR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
