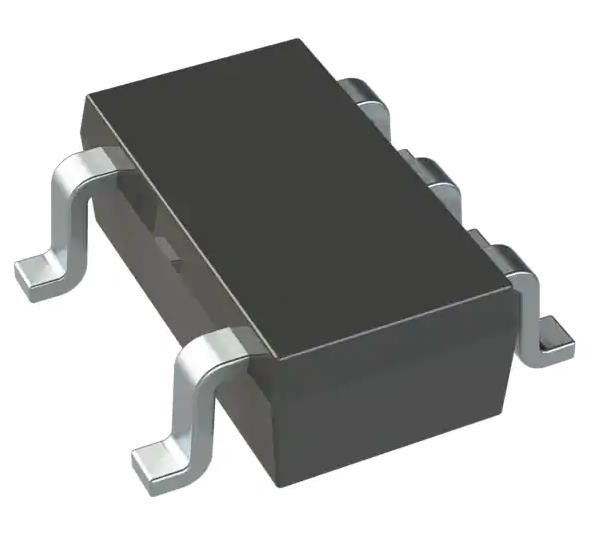

AP2204K-ADJTRG1 Linearspannungsregler IC Positiv einstellbar 1 Ausgang 150mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Die Ausrüstung ist in Form von einem Füllstoff. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 24 V |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 1.24V | Spannung - Ausgang (maximal): | 22V |
| Spannungsausfall (maximal): | 0.5V @ 150mA | Strom - Ausgang: | 150mA |
| Strom - Stillstand (Iq): | 50 µA | Strom - Versorgung (maximal): | 2,5 MA |
Produkt-Beschreibung
AP2204K-ADJTRG1 Linearspannungsregler IC Positiv einstellbar 1 Ausgang 150mA
SpezifikationenDie Ausrüstung ist in Form von einem Füllstoff.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Dioden eingebunden |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Nicht für neue Designs |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Einstellbar |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 24 V |
| Spannung - Ausgang (Min/Fest) | 1.24V |
| Spannung - Ausgang (maximal) | 22 V |
| Spannungsausfall (maximal) | 0.5V @ 150mA |
| Strom - Ausgang | 150 mA |
| Strom - Stillstand (Iq) | 50 μA |
| Strom - Versorgung (maximal) | 2.5 mA |
| PSRR | 60 dB (100 Hz ~ 1 kHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überströmung, Übertemperatur |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | SC-74A, SOT-753 |
| Lieferanten-Gerätepaket | SOT-23-5 |
| Basisproduktnummer | AP2204 |
Merkmale derDie Ausrüstung ist in Form von einem Füllstoff.
* Breiter Eingangsspannungsbereich: 2,6 V bis 24 V
* Breiter Ausgangsspannungsbereich: 1,24 V bis 22 V
* Ausgezeichnete Ripple Abstoßung: 60dB@ f = 1kHz
* Niedrige Ausfallspannung: VDROP = 100mV@IOUT = 100μA
* Niedrige Bodenströmung
* Hochspannungsgenauigkeit
* Kompatibel mit Low ESR Keramikkondensatoren
* Ausgezeichnete Linien-/Lastregelung
* Wärmeabschaltfunktion
* Vollständig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2)
* Halogen- und Antimonfrei.
AnwendungenDie Ausrüstung ist in Form von einem Füllstoff.
Die AP2204-Serie ist ein positiver Spannungsregler IC, der durch Hochspannungs-EPNP-Verfahren hergestellt wird.
Umwelt- und Exportklassifizierungen vonDie Ausrüstung ist in Form von einem Füllstoff.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
