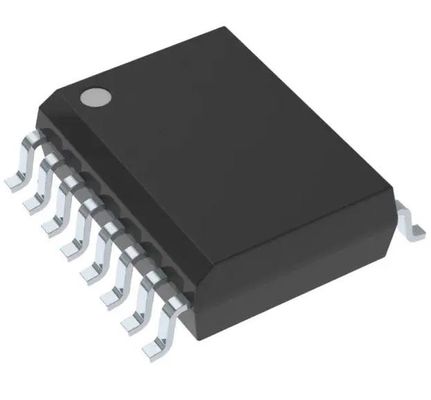

ADUM1401ARWZ Allzweck-Digitalisolator 2500Vrms 4 Kanal 1Mbps 25kV/μs
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADUM1401ARWZ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 4 | Input - Seite 1/Side 2: | 3:1 |
|---|---|---|---|
| Kanaltyp: | In einer Richtung | Spannung - Isolierung: | 2500Vrms |
| Gleichtakt-vorübergehende Immunität (Minute): | 25kV/µs | Datenrate: | 1Mbps |
| Laufzeitverzögerung tpLH/tpHL (maximal): | 100ns, 100ns | Impuls-Breiten-Verzerrung (maximal): | 40ns |
Produkt-Beschreibung
ADUM1401ARWZ Allzweck-Digitalisolator 2500Vrms 4 Kanal 1Mbps 25kV/μs
SpezifikationenADUM1401ARWZ
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Analog Devices Inc. |
| Reihe | iCoupler® |
| Paket | Schlauch |
| Technologie | Magnetische Kopplung |
| Typ | Allgemeiner Zweck |
| Isolierte Macht | - Nein. |
| Anzahl der Kanäle | 4 |
| Eingaben - Seite 1/Seite 2 | 3:1 |
| Kanaltyp | Einrichtung |
| Spannung - Isolierung | 2500 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 25 kV/μs |
| Datenrate | 1 Mbps |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 100 ns, 100 ns |
| Impulsabweiteverzerrung (maximal) | 40 ns |
| Anstieg / Fallzeit (Typ) | 2.5ns, 2.5ns |
| Spannung - Versorgung | 2.7V ~ 5.5V |
| Betriebstemperatur | -40 °C ~ 105 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 16-SOIC |
| Basisproduktnummer | ADUM1401 |
Merkmale derADUM1401ARWZ
* Qualifiziert für Anwendungen im Automobilbereich
* Niedrige Leistung
- 5 V-Betrieb
- 1,0 mA pro Kanal maximal bei 0 bis 2 Mbps
- 3,5 mA pro Kanal maximal bei 10 Mbps
- 31 mA pro Kanal maximal bei 90 Mbps
- 3 V-Betrieb
- 0,7 mA pro Kanal maximal bei 0 bis 2 Mbps
- 2,1 mA pro Kanal maximal bei 10 Mbps
- 20 mA pro Kanal maximal bei 90 Mbps
* Zwei-Wege-Kommunikation
* 3 V/5 V-Level-Übersetzung
* Hochtemperaturbetrieb: 125°C
* Hohe Datenrate: dc bis 90 Mbps (NRZ)
* Genaue Zeitmerkmale
- 2 ns maximale Verzerrung der Pulsbreite
- 2 ns maximale Kanal-zu-Kanal-Übereinstimmung
* Hohe vorübergehende Immunität im allgemeinen Modus: > 25 kV/μs
* Funktion "Ausgang aktivieren"
* 16-Lead-SOIC-Body-Packung
* Modelle mit RoHS-Konformität verfügbar
* Sicherheits- und behördliche Genehmigungen
- UL-Erkennung: 2500 V rms für 1 Minute pro UL 1577
- Bekanntmachung über die Annahme von CSA-Komponenten 5A
- VDE-Konformitätszertifikat
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 560 V Spitze
- TÜV-Zulassung: IEC/EN/UL/CSA 61010-1
AnwendungenADUM1401ARWZ
* Mehrkanalisolation für allgemeine Zwecke
* SPI-Schnittstelle/Datenkonverter Isolierung
* RS-232/RS-422/RS-485 Empfänger
* Isolierung von Industriefeldbussen
* Automobilsysteme
Umwelt- und Exportklassifizierungen vonADUM1401ARWZ
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
