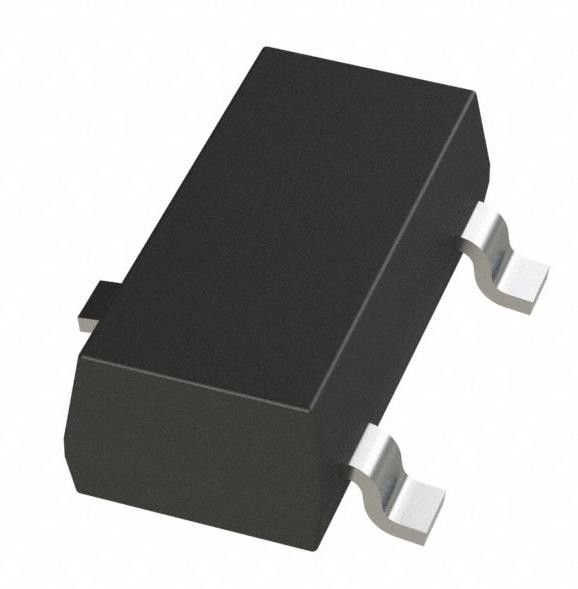

TL431LIACDBZR Shunt Spannungsreferenz IC Verstellbar 2,495V 36 VV ±1% 15 mA SOT-23-3
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TL431LIACDBZR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Bezugsart: | Weiche | Ausgabeart: | Einstellbar |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 2.495V | Spannung - Ausgang (maximal): | 36 V |
| Strom - Ausgang: | 15 MA | Toleranz: | ± 1% |
| Temperaturkoeffizient: | - | Geräusche - 0.1Hz zu 10Hz: | - |
Produkt-Beschreibung
TL431LIACDBZR Shunt Spannungsreferenz IC Verstellbar 2,495V 36 VV ±1% 15 mA SOT-23-3
SpezifikationenTL431LIACDBZR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Referenzspannung | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Referenztyp | Schaltfläche |
| Ausgabeart | Einstellbar |
| Spannung - Ausgang (Min/Fest) | 2.495V |
| Spannung - Ausgang (maximal) | 36 V |
| Strom - Ausgang | 15 mA |
| Toleranz | ± 1% |
| Temperaturkoeffizient | - |
| Geräusche - 0,1 Hz bis 10 Hz | - |
| Geräusche - 10 Hz bis 10 kHz | - |
| Strom - Versorgung | - |
| Strom - Kathode | 1 mA |
| Betriebstemperatur | 0°C bis 70°C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Lieferanten-Gerätepaket | SOT-23-3 |
| Basisproduktnummer | Zinssätze |
Merkmale derTL431LIACDBZR
• Referenzspannungstoleranz bei 25°C
- 0,5% (B-Klasse)
️ 1% (A-Klasse)
• Mindesttypische Ausgangsspannung: 2.495 V
• Einstellbare Ausgangsspannung: Vref bis 36 V
• Betrieb von -40°C bis +125°C (Q-Temp)
• Maximale Temperaturverschiebung
¥ 10 mV (C Temp)
¢ 17 mV (I Temp)
¢ 27 mV (Q-Temp)
• 0,3-Ω typische Ausgangsimpedanz
• Kapazität für Spülströme
️ Imin = 1 mA (maximal)
️ IKA = 15 mA (maximal)
• Referenz-Eingangsstrom IREF: 0,4 μA (maximal)
• Abweichung des Referenz-Eingangsstroms gegenüber der Temperatur, II ((dev): 0,3 μA (max)
AnwendungenTL431LIACDBZR
• Einstellbare Spannungs- und Strombezüge
• Sekundäre Seitenregelung in Flyback SMPS
• Ersatz der Zenerdiode
• Spannungsüberwachung
• Präzisions-Konstante-Strom-Sink/Quelle
• Vergleicher mit integrierter Referenz
