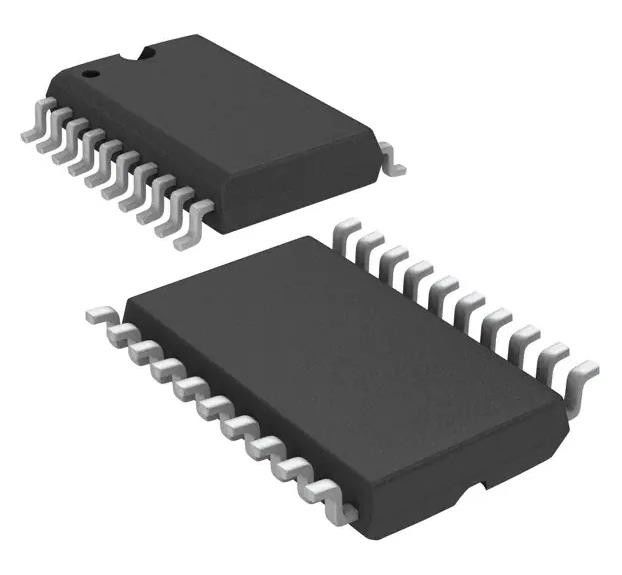

TPIC6B259DWR D-Typ, adressierbar 1 Kanal 8:8 IC DMOS 20-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPIC6B259DWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Logik-Typ: | D-Typ, adressierbar | Stromkreis: | 8:08 |
|---|---|---|---|
| Ausgabeart: | DMOS | Spannung - Versorgung: | 4.5V | 5.5V |
| Unabhängige Stromkreise: | 1 | CDelay-Zeit - Vermehrung: | 150 ns |
| Betriebstemperatur: | -40°C | 125°C | Typ der Montage: | Oberflächenbefestigung |
Produkt-Beschreibung
TPIC6B259DWR D-Typ, adressierbar 1 Kanal 8:8 IC DMOS 20-SOIC
SpezifikationenTPIC6B259DWR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| mit einer Breite von mehr als 20 mm | |
| Mfr | Texas Instruments |
| Reihe | TPIC |
| Paket | Band und Rolle (TR) |
| Produktstatus | Aktiv |
| Logik-Typ | D-Typ, adressierbar |
| Schaltkreis | 8:08 |
| Ausgabeart | DMOS |
| Spannung - Versorgung | 4.5V ~ 5.5V |
| Unabhängige Kreisläufe | 1 |
| Verzögerungszeit - Verbreitung | 150 ns |
| Strom - Ausgangsleistung hoch, niedrig | - |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 20-SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 20-SOIC |
| Basisproduktnummer | TPIC6B259 |
Merkmale derTPIC6B259DWR
* Niedriges RDS eingeschaltet. . .5 Ω typisch
* Avalanche Energy. . . 30 mJ
* Acht Leistungs-DMOS-Transistor-Ausgänge mit Dauerstrom von 150 mA
* Typische Strombegrenzungskapazität von 500 mA
* Ausgangsspannung der Klemme. . . 50 V
* Vier verschiedene Funktionsmodi
* Niedriger Stromverbrauch
AnwendungenTPIC6B259DWR
Diese 8-Bit-Anschlussverbindung steuert DMOS-Transistor-Ausgänge mit offenem Abfluss und ist für allgemeine Speicheranwendungen in digitalen Systemen ausgelegt.Zu den spezifischen Anwendungen gehören Arbeitsregister, Serienregister und Decoder oder Demultiplexer.Dies ist ein multifunktionales Gerät, das in der Lage ist, einzelne Daten in acht adressierbaren Schlössern und 3-zu-8-Decoder oder Demultiplexer mit aktivem niedrigem DMOS zu speichern.
Umwelt- und Exportklassifizierungen vonTPIC6B259DWR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
