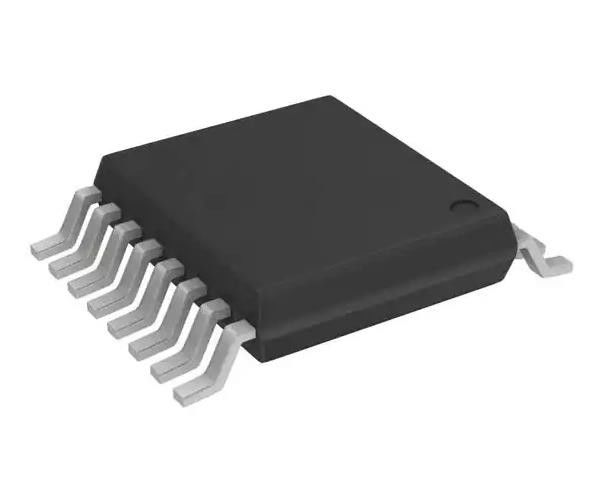

PI6C557-03AQLEX PCI Express Clock Timing IC mit 200 MHz 1 Ausgang 16-TSSOP
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Einheit für die Überwachung der Luftfahrzeuge |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Hauptzweck: | Ethernet, PCI Express (PCIe) | Eingabe: | Die Uhr, Crystal. |
|---|---|---|---|
| Ausgabe: | HCSL, LVDS | Anzahl der Schaltungen: | 1 |
| Verhältnis - Eingang:Ausgang: | 1:02 | Differential - Eingabe:Ausgabe: | Nein/Ja |
| Häufigkeit - Max.: | 200 MHz | Spannung - Versorgung: | 3V bis 3,6V |
| Markieren: | Einheit für die Überwachung der Luftfahrzeuge,PCI-Express-Uhrzeit-IC,200MHz Clock Timing IC |
||
Produkt-Beschreibung
PI6C557-03AQLEX PCI Express Clock/Timing IC mit 200 MHz 1 Ausgang 16-TSSOP
IC CLOCK GENERATOR 16TSSOP
Spezifikationen Einheit für die Überwachung der Luftfahrzeuge
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Anwendungsspezifische Uhr/Zeit | |
| Mfr | Dioden eingebunden |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| PLL | - Ja, das ist es. |
| Hauptzweck | Ethernet, PCI Express (PCIe) |
| Eingabe | Die Uhr, Crystal. |
| Ausgabe | HCSL, LVDS |
| Anzahl der Schaltungen | 1 |
| Verhältnis - Eingang:Ausgang | 1:02 |
| Differential - Eingabe:Ausgabe | Nein/Ja |
| Häufigkeit - Max. | 200 MHz |
| Spannung - Versorgung | 3V bis 3,6V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 16-TSSOP |
| Basisproduktnummer | Einheit für die Überwachung der Luftfahrt |
EigenschaftenvonEinheit für die Überwachung der Luftfahrzeuge
* PCIe® 2.0-konform
- Phase-Jitter - 2.1ps RMS (typisch)
* LVDS-kompatible Ausgänge
* Versorgungsspannung von 3,3 V ± 10%
* 25 MHz Kristall- oder Takt-Eingabefrequenz
* HCSL-Ausgänge, 0,8 V Stromdifferenzpaar
* Jitter 35ps Zyklus-zu-Zyklus (typisch)
* Spread von -0,5%, -0,75%, ohne Spread
* Spread Bypass-Option verfügbar
* Ausbreitung und Frequenzwahl über externe Pins
* Vollständig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2)
* Halogen- und Antimonfrei.
AnwendungenvonEinheit für die Überwachung der Luftfahrzeuge
* Trennkondensatoren
- Entkoppelungskondensatoren von 0,01 μF sollten zwischen jedem VDD-Stift und der Bodenebene angeschlossen und so nah wie möglich am VDD-Stift platziert werden.
* Kristall
- Verwenden Sie einen 25 MHz Grundmodus Parallel-Resonanzkristall mit weniger als 300 PPM Fehler über die Temperatur.
Umwelt- und Exportklassifizierungen vonEinheit für die Überwachung der Luftfahrzeuge
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
