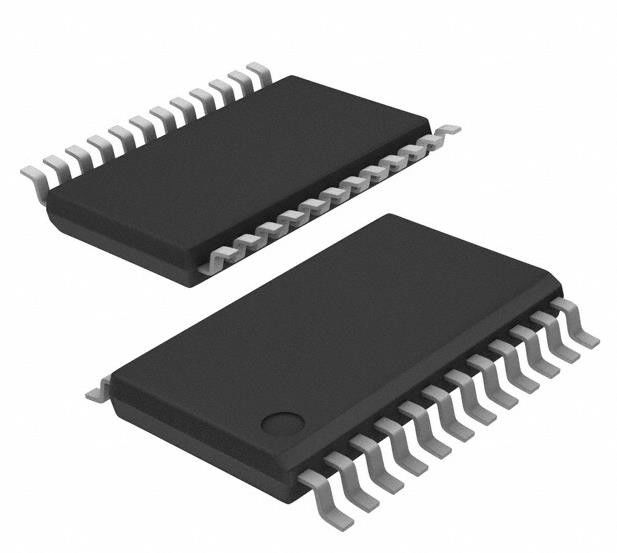

TS3A27518EPWR 6 Schaltkreis Integrierter Schaltkreis Chip Analogschalter IC 24-TSSOP
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TS3A27518EPWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Multiplexer/Demultiplexer-Schaltung: | 2:01 | Anzahl der Schaltungen: | 6 |
|---|---|---|---|
| Durchlasswiderstand (maximal): | 6.2 Ohm | Kanal-zu-Kanal-Zusammenbringen (ΔRon): | 300mOhm |
| Spannung - Versorgung, einzeln (V+): | 1.65V | 3.6V | Schalter-Zeit (Tonne, feiner Pinkel) (maximal): | 59, 60, 6 |
| -3 dB Bandbreite: | 240MHz | Gebühreneinspritzung: | 0.81pC |
| Kanal-Kapazitanz (CS (weg), CD (weg)): | 13pF, 8.5pF | Gegenwärtig - Durchsickern (IST (weg)) (Maximal): | 1µA |
| Markieren: | TS3A27518EPWR,TS3A27518EPWR integrierter Schaltkreislaufchip,24-TSSOP-Analogschalter-IC |
||
Produkt-Beschreibung
TS3A27518EPWR 6 Schaltkreis Integrierter Schaltkreis Chip Schalter 2:1 6.2Ohm 24-TSSOP
IC-Schalter SPDTX6 6.2OHM 24TSSOP
Spezifikationen TS3A27518EPWR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Analogschalter, Multiplexer und Demultiplexer | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Produktstatus | Aktiv |
| Schaltkreis | SPDT |
| Multiplexer/Demultiplexer-Schaltung | 2:01 |
| Anzahl der Schaltungen | 6 |
| Widerstand im Zustand (maximal) | 6.2 Ohm |
| Kanal-zu-Kanal-Übereinstimmung (ΔRon) | 300 mOhm |
| Spannung - Versorgung, einzeln (V+) | 1.65V ~ 3.6V |
| Spannung - Versorgung, doppelt (V±) | - |
| Schaltzeit (Tonne, Toff) (maximal) | 59, 60, 6 |
| -3 dB Bandbreite | 240 MHz |
| Injektion der Ladung | 0.81pC |
| Kanalkapazität (CS (ausgeschaltet), CD (ausgeschaltet)) | 13 pF, 8,5 pF |
| Strom - Leckage (IS(ausgeschaltet)) (maximal) | 1 μA |
| Überspannung | -62 dB @ 10MHz |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 24-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 24-TSSOP |
| Basisproduktnummer | Einheit für die Berechnung der Leistungsfähigkeit |
EigenschaftenvonTS3A27518EPWR
• 1,65 V bis 3,6 V Einzelversorgung
• Isolierung im Stillstand, VCC = 0
• Schalter mit geringer Kapazität, 21,5 pF (typisch)
• Bandbreite von bis zu 240 MHz für den Hochgeschwindigkeitsverkehr zwischen Schienen
• Durchsprachliche Isolierung und OFF-Isolierung von 62 dB
• 1,8 V logisch kompatible Steuereingänge
• 3,6 V tolerante Steuereingänge
• Schließleistung größer als 100 mA pro JESD 78, Klasse II
• ESD-Leistung nach JESD 22
¢ 2500-V-Modell des menschlichen Körpers (A114-B, Klasse II)
Modell mit 1500-Volt-Ladegerät (C101)
• ESD-Leistung: NC/NO-Anschlüsse
️ ±6 kV Kontaktentladung (IEC 61000-4-2)
• 24-WQFN (4,00 mm × 4,00 mm) und 24-TSSOP (7,90 mm × 6,60 mm) Verpackungen
AnwendungenvonTS3A27518EPWR
• SD-SDIO- und MMC-Zwei-Anschluss-MUX
• PC-VGA-Video-MUX-Videosystemen
• Audio- und Video-Signalvermittlung
Umwelt- und Exportklassifizierungen vonTS3A27518EPWR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
