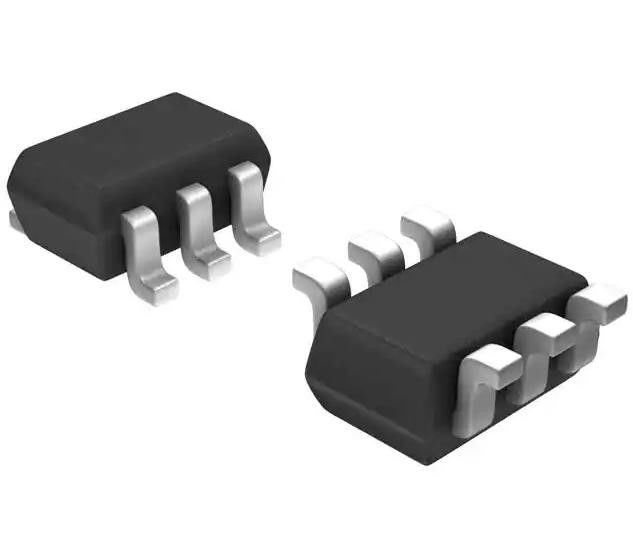

Kanal-Schmitt-Trigger SC-88 Chip Withs 2 der NC7WZ14P6X-Inverter-integrierten Schaltung
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | NC7WZ14P6X |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton-Kasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Stromkreisen: | 2 | Zahl von Input: | 2 |
|---|---|---|---|
| Merkmale: | Schmitt-Trigger | Spannung - Versorgung: | 1,65 V ~ 5,5 V |
| Gegenwärtig - bewegungslos (maximal): | 1 µA | Gegenwärtig - Ertrag hoch, niedrig: | 32 mA, 32 mA |
| Eingegebener logischer Zustand - Tief: | 0.2V | 1.2V | Eingegebener logischer Zustand - hoch: | 1.4V | 3.6V |
| Max. Laufzeitverzögerung bei V, Max. CL: | 4.9ns @ 5V, 50pF | Betriebstemperatur: | -40°C | 85°C |
| Markieren: | Chip der NC7WZ14P6X-Inverter-integrierten Schaltung,Chip SC-88 der integrierten Schaltung |
||
Produkt-Beschreibung
Kanal-Schmitt-Trigger SC-88 Chip Withs 2 der NC7WZ14P6X-Inverter-integrierten Schaltung
INVERTER, LVC-/LCX/Zreihe, 2-FU
Spezifikationen von NC7WZ14P6X
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Tore und Inverter | |
| Mfr | onsemi |
| Reihe | 7WZ |
| Paket | Band u. Spule (TR) |
| Produkt-Status | Veraltet |
| Logik-Art | Inverter |
| Zahl von Stromkreisen | 2 |
| Zahl von Input | 2 |
| Eigenschaften | Schmitt-Trigger |
| Spannung - Versorgung | 1.65V | 5.5V |
| Gegenwärtig - bewegungslos (maximal) | 1 µA |
| Gegenwärtig - Ertrag hoch, niedrig | 32mA, 32mA |
| Eingegebener logischer Zustand - Tief | 0.2V | 1.2V |
| Eingegebener logischer Zustand - hoch | 1.4V | 3.6V |
| Max Propagation Delay @ V, maximales CL | 4.9ns @ 5V, 50pF |
| Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg |
| Lieferanten-Gerät-Paket | SC-88 (SC-70-6) |
| Paket/Fall | 6-TSSOP, SC-88, SOT-363 |
| Niedrige Produkt-Zahl | 7WZ14 |
Eigenschaften von NC7WZ14P6X
* Ultrahochgeschwindigkeit: tPD 3.2ns (typisch) in 50pF an 5V VCC
* mit hohem Ausschuss Antrieb: ±24mA an 3V VCC
* Betriebsbereich breites VCC: 1.65V zu 5.5V
* Match-Leistung von Henne LCX w funktionierte an 3.3V VCC
* hochohmiger Input/Ertrag des Kriegsgefangen-äh Dow n
* Überspannungs-Toleranz-Input erleichtert 5V zur Übersetzung 3V
* eigene Geräusche EMI Reduction Circuitry
* Ultra-kleine MicroPak™-Pakete
* Paket der Raumersparnis-SC70
Beschreibungen von NC7WZ14P6X
Das NC7WZ14 ist ein Doppelinverter w ith Schmitt-Trigger-Input AUF von der Ultrahochreihe des Halbleiters der geschwindigkeits-(UHS) von TinyLogic.
Klima- u. Export-Klassifikationen von NC7WZ14P6X
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
