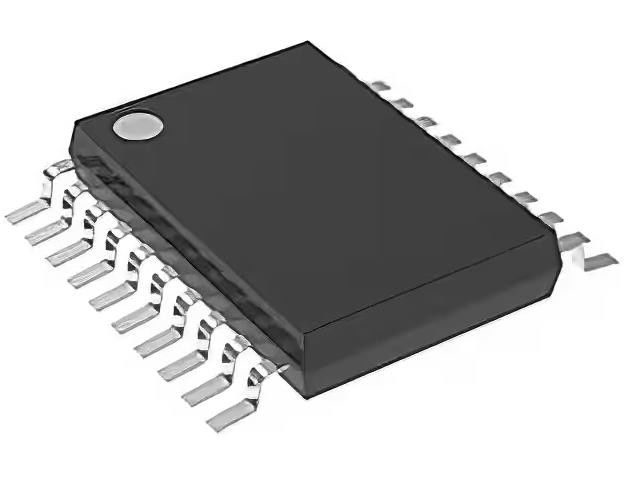

IC-BUS-SCHALTER 8 x 1/1 SN74CB3Q3245PWR-integrierter Schaltungen 20TSSOP
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74CB3Q3245PWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton-Kasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Art: | Busschalter | Stromkreis: | 8 x 1:1 |
|---|---|---|---|
| Unabhängige Stromkreise: | 1 | Gegenwärtig - Ertrag hoch, niedrig: | - |
| Spannung - Versorgung: | 2.3V | 3.6V | Betriebstemperatur: | -40°C | 85°C |
| Markieren: | SN74CB3Q3245PWR-integrierte Schaltungen IC,Integrierte Schaltungen IC 20TSSOP |
||
Produkt-Beschreibung
Des IC-BUS-SCHALTERS 8 X SN74CB3Q3245PWR-integrierter Schaltungen 1:1 20TSSOP
1:1 20-TSSOP des SN74CB3Q3245PWR-Bus-Schalters 8 x
Spezifikationen von SN74CB3Q3245PWR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Signal-Schalter, Mehrfachkoppler, Decoder | |
| Mfr | Texas Instruments |
| Reihe | 74CB |
| Paket | Band u. Spule (TR) |
| Produkt-Status | Aktiv |
| Art | Bus-Schalter |
| Stromkreis | 8 x-1:1 |
| Unabhängige Stromkreise | 1 |
| Gegenwärtig - Ertrag hoch, niedrig | - |
| Spannungs-Versorgungs-Quelle | Einzelne Versorgung |
| Spannung - Versorgung | 2.3V | 3.6V |
| Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 20-TSSOP (0,173", 4.40mm Breite) |
| Lieferanten-Gerät-Paket | 20-TSSOP |
| Niedrige Produkt-Zahl | 74CB3Q3245 |
Eigenschaften von SN74CB3Q3245PWR
• Daten und Steuereingänge liefern Undershoot
• Hohe Bandbreite Datenweg-Klammern-Dioden (bis 500 MHZ (1)) • Leistungsaufnahme der geringen Energie (ICC = 1 MA typisch)
• Äquivalent zum Gerät IDTQS3VH384 • VCC Betriebsbereich von 2,3 V zu 3,6 V
• 5-V tolerantes I/Os mit dem Gerät oben angetrieben oder • Unterstützung 0 der Daten-I/Os - den Niveaus zu des Signalisieren-5-V trieb hinunter an (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
• Niedriger und flacher Durchlasswiderstand (Ron) • Steuereingänge können durch TTL oder Eigenschaften über Ertrag des Betriebsbereich-5-V/3.3-V CMOS (Ron = 4 Ω Art) gefahren werden
• Ioff stützt Teilweis-Energie--Untenmodus
• Schiene-zu-Schienen-Schaltung auf Daten Input-/Outputhafen-Operation
– 0 - zur Schaltung 5-V mit 3.3-V VCC • Sperrungs-Leistung übersteigt 100 MA pro
– 0 - JESD 78, Klasse II zur Schaltung 3.3-V mit 2.5-V VCC
• Bidirektionaler Datenfluss mit fast--Null • Esd-Leistung geprüft pro Laufzeitverzögerung JESD 22 – Modell des Menschlich-Körper-2000-V (A114-B, Klasse II)
• Niedrige Input/Output Kapazitanz setzt Laden-und Signal-Verzerrung – Modell des Aufladen-Gerät-1000-V herab (C101) Art (Cio (WEG) = 3,5 PF)
• Stützt Digital und analog
• Schnelle Anwendungen der Schaltfrequenz-(Feind = 20 MHZ maximal): PCI-Schnittstelle, differenziales Signal
Beschreibungen von SN74CB3Q3245PWR
Das SN74CB3Q3245 ist ein hoher Bandbreite FET-Busschalter, der eine Ladepumpe verwendet, um die Torspannung des Durchlauftransistors zu erhöhen und stellt einen niedrigen und flachen Durchlasswiderstand zur Verfügung (Ron). Der niedrige und flache Durchlasswiderstand lässt minimale Laufzeitverzögerung zu und stützt die Schiene-zuschiene, die die Dateninput/output (Input/Output) einschaltet Häfen. Das Gerät kennzeichnet auch niedrige Daten Input-/Outputkapazitanz, um kapazitive Laden- und Signalverzerrung auf dem Datenbus herabzusetzen. Speziell entworfen, hohe Bandbreitenanwendungen zu stützen, stellt das SN74CB3Q3245 eine optimierte Schnittstellenlösung zur verfügung, die ideal für Breitbandkommunikationen, Vernetzung und Daten-intensive Computing-Systeme entsprochen wird.
Klima- u. Export-Klassifikationen von SN74CB3Q3245PWR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
