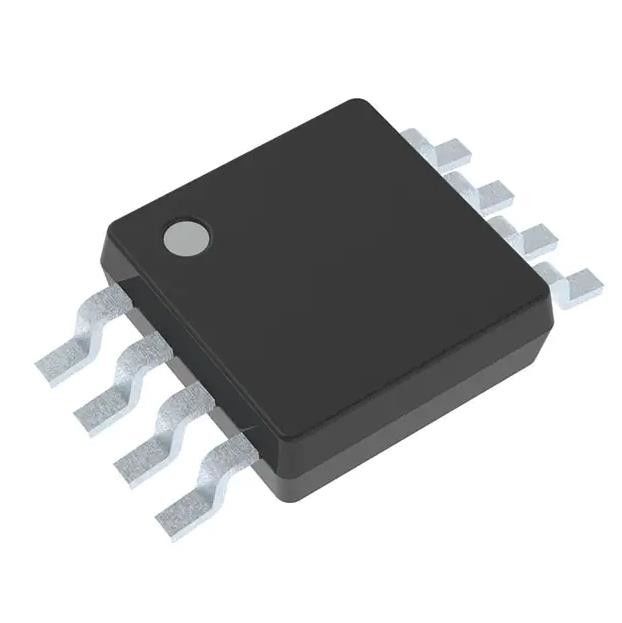

TCA9406DCUR-Spannungspegel-Übersetzer Circuit Chip 24Mbps 8-VSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TCA9406DCUR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Stromkreisen: | 1 | Kanäle pro Stromkreis: | 2 |
|---|---|---|---|
| Spannung - VCCA: | 1,65 V | 3,6 V | Spannung - VCCB: | 2,3 V | 5,5 V |
| Ertrag-Art: | Abfluss öffnen | Datenrate: | 24Mbps |
| Betriebstemperatur: | -40°C | 85°C (TA) | Lieferanten-Gerät-Paket: | 8-VSSOP |
Produkt-Beschreibung
TCA9406DCUR-Spannungspegel-Übersetzer Circuit Chip 24Mbps 8-VSSOP
Spannungspegel-Übersetzer Bidirectional 1 Kanal 24Mbps 8-VSSOP des Stromkreis-2
Spezifikationen von TCA9406DCUR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Logik | |
| Übersetzer, waagerecht ausgerichtete Schieber | |
| Mfr | Texas Instruments |
| Reihe | TCA |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Produkt-Status | Aktiv |
| Übersetzer Type | Spannungspegel |
| Kanaltyp | Bidirektional |
| Zahl von Stromkreisen | 1 |
| Kanäle pro Stromkreis | 2 |
| Spannung - VCCA | 1,65 V | 3,6 V |
| Spannung - VCCB | 2,3 V | 5,5 V |
| Eingangssignal | - |
| Ausgangssignal | - |
| Ertrag-Art | Offener Abfluss |
| Datenrate | 24Mbps |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Eigenschaften | Selbst-Richtungs-Abfragung |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 8-VFSOP (0,091", 2.30mm Breite) |
| Lieferanten-Gerät-Paket | 8-VSSOP |
| Niedrige Produkt-Zahl | TCA9406 |
Eigenschaften von TCA9406DCUR
• bidirektionaler Übersetzer 2-Bit für SDA- und SCL-Linien in I2C-Anwendungen
• Stellt bidirektionale Spannungs-Übersetzung ohne Richtung Pin zur Verfügung
• Hochohmiger Ertrag SCL_A, SDA_A, SCL_B, SDA_B steckt wenn OE = niedrig oder VCC = 0 V fest
• Interner 10 kΩ Pullup Widerstand auf allen SDA- und SCL-Stiften
• 1,65 V bis 3,6 V auf einem Hafen und 2,3 V bis 5,5 V auf b-Hafen (VCCA-≤ VCCB)
• VCC Isolierungs-Eigenschaft: Wenn jeder Input VCC an Boden ist, sind beide Häfen im hochohmigen Zustand
• Kein Stromversorgungs-Der Reihe nach ordnen erforderlich: Entweder VCCA oder VCCB können zuerst erhöht werden
• Niedriges Ioff von µA 2 wenn entweder VCCA oder VCCB = 0 V
• OE-Input kann direkt an VCCA gebunden werden oder durch GPIO gesteuert werden
• Sperrungs-Leistung übersteigt 100 MA pro JESD 78, Klasse II
• Esd-Schutz übersteigt JESD 22
– Ein Hafen
– Modell des Menschlich-Körper-2500-V (A114-B)
– Modell der Maschinen-250-V (A115-A)
– Modell des Aufladen-Gerät-1500-V (C101)
– B-Hafen
– Modell des Menschlich-Körper-8-kV (A114-B)
– Modell der Maschinen-250-V (A115-A)
– Modell des Aufladen-Gerät-1500-V (C101)
Anwendungen von TCA9406DCUR
• I2C/SMBus
• UART
• GPIO
Klima- u. Export-Klassifikationen von TCA9406DCUR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
