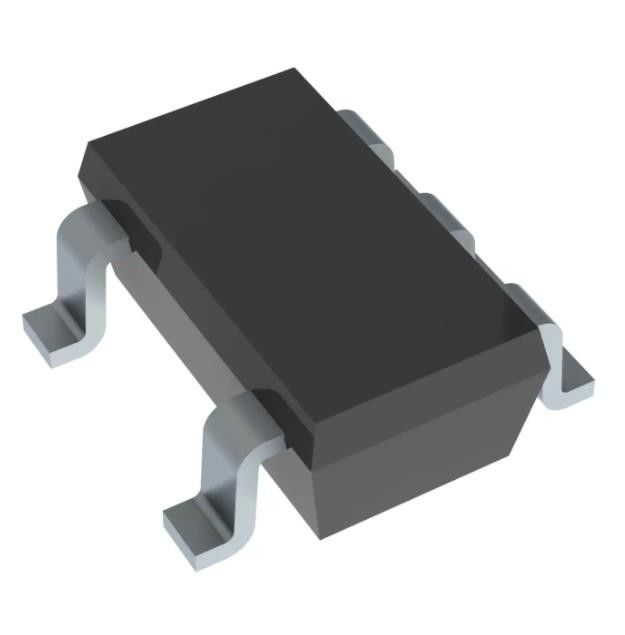

SN74LVC1G125DBV Integrierter Schaltkreis-Chip IC BUF NICHT INVERTIEREND 5,5 V SOT23-5
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LVC1G125DBV |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Reihe: | 74LVC | Produkt-Status: | Aktiv |
|---|---|---|---|
| Befestigung der Art: | Oberflächenberg | Lieferanten-Gerät-Paket: | SOT-23-5 |
| Paket/Fall: | SC-74A, SOT-753 | Spannungen: | 5.5V |
Produkt-Beschreibung
SN74LVC1G125DBV Integrierter Schaltkreis-Chip IC BUF NICHT INVERTIEREND 5,5 V SOT23-5
IC-Kanal SOT-23-5
Spezifikationen von SN74LVC1G125DBV
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Logik | |
| Tore und Wechselrichter | |
| Hersteller | Texas Instruments |
| Serie | 74LVC |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Befestigungsart | Oberflächenmontage |
| Gerätepaket des Lieferanten | SOT-23-5 |
| Paket/Koffer | SC-74A, SOT-753 |
| Basisproduktnummer | 74LVC1G125 |
Merkmalevon SN74LVC1G125DBV
• Erhältlich im ultrakleinen 0,64-mm2-Gehäuse (DPW) mit 0,5-mm-Raster
• Unterstützt 5-V-VCC-Betrieb
• Eingänge akzeptieren Spannungen bis 5,5 V
• Bietet Abwärtsübersetzung zu VCC
• Maximale tpd von 3,7 ns bei 3,3 V
• Geringer Stromverbrauch, 10 μA max. ICC
• ±24-mA-Ausgangsansteuerung bei 3,3 V
• Ioff unterstützt Live Insertion, Partial-Power-Down-Modus und Back-Drive-Schutz
• Latch-Up-Leistung übersteigt 100 mA gemäß JESD 78, Klasse II
• ESD-Schutz übertrifft JESD 22
– 2000-V-Mensch-Körper-Modell (A114-A)
– 200-V-Maschinenmodell (A115-A)
– 1000-V-Modell mit geladenem Gerät (C101)
• Unterstützt 5-V-VCC-Betrieb
• Eingänge akzeptieren Spannungen bis 5,5 V
• Bietet Abwärtsübersetzung zu VCC
• Maximale tpd von 3,7 ns bei 3,3 V
• Geringer Stromverbrauch, 10 μA max. ICC
• ±24-mA-Ausgangsansteuerung bei 3,3 V
• Ioff unterstützt Live Insertion, Partial-Power-Down-Modus und Back-Drive-Schutz
• Latch-Up-Leistung übersteigt 100 mA gemäß JESD 78, Klasse II
• ESD-Schutz übertrifft JESD 22
– 2000-V-Mensch-Körper-Modell (A114-A)
– 200-V-Maschinenmodell (A115-A)
– 1000-V-Modell mit geladenem Gerät (C101)
Anwendungen von SN74LVC1G125DBV
• Kabelmodem-Abschlusssystem
• Hochgeschwindigkeits-Datenerfassung und -generierung
• Militär: Radar und Sonar
• Motorsteuerung: Hochspannung
• Powerline-Kommunikationsmodem
• SSD: Intern oder extern
• Videoübertragung und Infrastruktur: Skalierbare Plattform
• Videoübertragung: IP-basierter Multiformat-Transcoder
• Videokommunikationssystem
Umwelt- und Exportklassifizierungenvon SN74LVC1G125DBV
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
