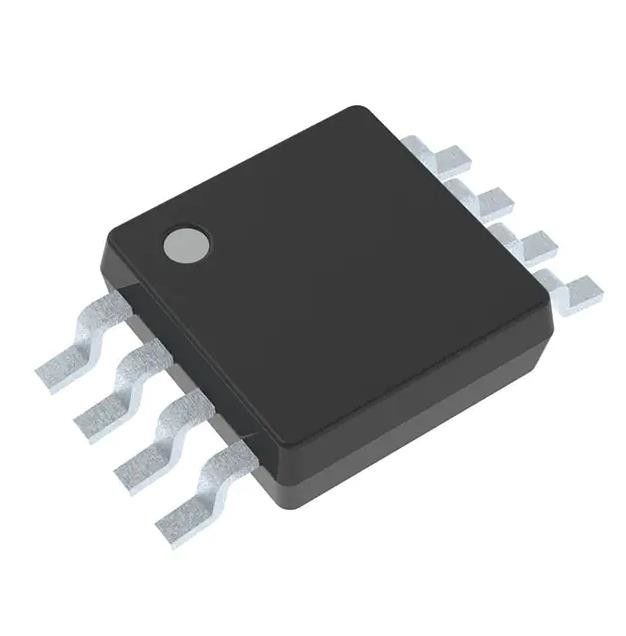

SN74AVC2T45DCUR Integrierter Schaltkreis-Chip IC TRANSLTR BIDIREKTIONAL 8VSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74AVC2T45DCUR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Stromkreisen: | 1 | Kanäle pro Stromkreis: | 2 |
|---|---|---|---|
| Spannung - VCCA: | 1,2 V ~ 3,6 V | Spannung - VCCB: | 1,2 V ~ 3,6 V |
| Datenrate: | 500Mbps | Betriebstemperatur: | -40°C | 85°C (TA) |
| Lieferanten-Gerät-Paket: | 8-VSSOP | Kanaltyp: | Bidirektional |
Produkt-Beschreibung
SN74AVC2T45DCUR Integrierter Schaltkreis-Chip IC TRANSLTR BIDIREKTIONAL 8VSSOP
Spannungspegelumsetzer, bidirektional, 1 Schaltkreis, 2 Kanäle, 500 Mbit/s, 8-VSSOP
Spezifikationen von SN74AVC2T45DCUR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Logik | |
| Übersetzer, Levelshifter | |
| Hersteller | Texas Instruments |
| Serie | 74AVC |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Übersetzertyp | Spannungspegel |
| Kanaltyp | Bidirektional |
| Anzahl der Stromkreise | 1 |
| Kanäle pro Stromkreis | 2 |
| Spannung – VCCA | 1,2 V ~ 3,6 V |
| Spannung - VCCB | 1,2 V ~ 3,6 V |
| Eingangssignal | - |
| Ausgangssignal | - |
| Ausgabetyp | Tri-State, nicht invertiert |
| Datenrate | 500 Mbit/s |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Merkmale | - |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 8-VFSOP (0,091", 2,30 mm Breite) |
| Gerätepaket des Lieferanten | 8-VSSOP |
| Basisproduktnummer | 74AVC2T45 |
Merkmale vonSN74AVC2T45DCUR
• Erhältlich im NanoFree™-Paket von Texas Instruments
• VCC-Isolationsfunktion: Wenn einer der VCC-Eingänge auf GND liegt, befinden sich beide Ports im hochohmigen Zustand
• Design mit zwei Versorgungsschienen
• E/As sind 4,6-V-Überspannungstolerant
• Ioff unterstützt den Betrieb im Teil-Power-Down-Modus
• Maximale Datenraten
– 500 Mbit/s (1,8 V bis 3,3 V)
– 320 Mbit/s (<1,8 V bis 3,3 V)
– 320 Mbit/s (Pegelumschaltung auf 2,5 V oder 1,8 V)
– 280 Mbit/s (Pegelumschaltung auf 1,5 V)
– 240 Mbit/s (Pegelumschaltung auf 1,2 V)
• Latch-Up-Leistung übersteigt 100 mA gemäß JESD 78, Klasse II
• ESD-Schutz übertrifft JESD 22
AnwendungenvonSN74AVC2T45DCUR
• Smartphones
• Server
• Desktop-PCs und Notebooks
• Andere tragbare Geräte
Umwelt- und Exportklassifizierungenvon SN74AVC2T45DCUR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
