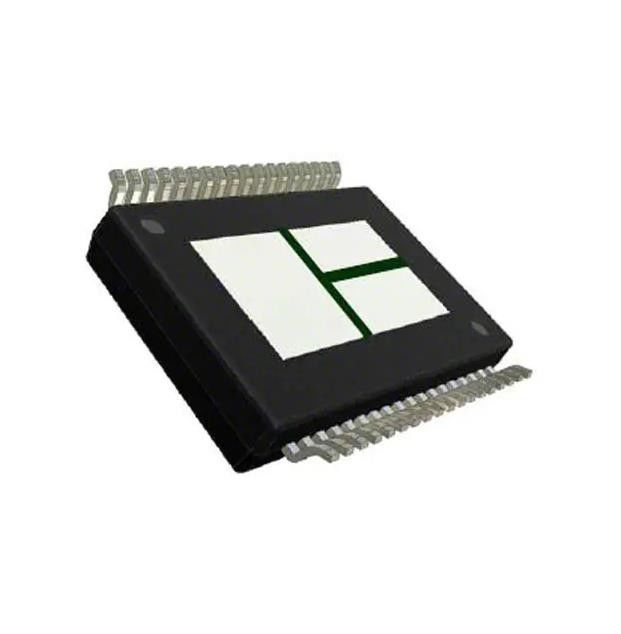

Paralleler PWM PowerSSO-36 TP VNH5180ATR-E Temperaturfühler-Chip MOSFET-
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | VNH5180ATR-E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Schnittstelle: | Ähnlichkeit, PWM | Technologie: | Energie MOSFET |
|---|---|---|---|
| Schritt-Entschließung: | - | Anwendungen: | Automobil |
| Gegenwärtig - Ertrag: | 8A | Spannung - Versorgung: | 5,5 V ~ 18 V |
| Spannung - Last: | 5,5 V ~ 18 V | Betriebstemperatur: | -40°C | 150°C (TJ) |
Produkt-Beschreibung
Paralleler PWM PowerSSO-36 TP VNH5180ATR-E Temperaturfühler-Chip MOSFET-
IC MTR DRVR 5.5V-18V 36POWERSSO
Spezifikationen von VNH5180ATR-E
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Energie-Management (PMIC) | |
| Lokführer, Kontrolleure | |
| Mfr | STMicroelectronics |
| Reihe | ECOPACK®, VIPower™ |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Produkt-Status | Aktiv |
| Bewegungsart - Stepper | - |
| Bewegungsart - Wechselstrom, DC | Gebürstetes DC |
| Funktion | Fahrer - völlig integriert, Steuerung und Leistungsstufe |
| Ausgangskonfiguration | Halbbrücke (2) |
| Schnittstelle | Ähnlichkeit, PWM |
| Technologie | Energie MOSFET |
| Schritt-Entschließung | - |
| Anwendungen | Automobil |
| Gegenwärtig - Ertrag | 8A |
| Spannung - Versorgung | 5.5V | 18V |
| Spannung - Last | 5.5V | 18V |
| Betriebstemperatur | -40°C | 150°C (TJ) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 36-PowerBFSOP (0,295", 7.50mm Breite) |
| Lieferanten-Gerät-Paket | TP PowerSSO-36 |
| Niedrige Produkt-Zahl | VNH5180 |
Eigenschaften von VNH5180ATR-E
• Ausgangsstrom: 8 A
• 3 kompatibler Input V CMOS
• Undervoltageabschaltung
• Überspannungsklammer
• Thermische Abschaltung
• Quer-Leitungsschutz
• Strom- und Energiebeschränkung
• Sehr niedriger Reserveleistungsverbrauch
• PWM-Operation bis 20 kHz
• Schutz gegen Verlust des Bodens und Verlust von VCC
• Gegenwärtiger Richtungsertrag proportional zum Motorstrom
• Ertrag geschützt gegen Kurzschluss zum Boden und Kurzschluss bis VCC
• Paket: ECOPACK®
• 3 kompatibler Input V CMOS
• Undervoltageabschaltung
• Überspannungsklammer
• Thermische Abschaltung
• Quer-Leitungsschutz
• Strom- und Energiebeschränkung
• Sehr niedriger Reserveleistungsverbrauch
• PWM-Operation bis 20 kHz
• Schutz gegen Verlust des Bodens und Verlust von VCC
• Gegenwärtiger Richtungsertrag proportional zum Motorstrom
• Ertrag geschützt gegen Kurzschluss zum Boden und Kurzschluss bis VCC
• Paket: ECOPACK®
Beschreibung von VNH5180ATR-E
Das VNH5180A-E ist ein Vollbrückelokführer, der für eine breite Palette von Automobil bestimmt ist
Anwendungen. Das Gerät enthält einen monolithischen hoch-seitigen Verdoppelungfahrer und zwei niedrig-seitige Schalter.
Klima- u. Export-Klassifikationen von VNH5180ATR-E
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
