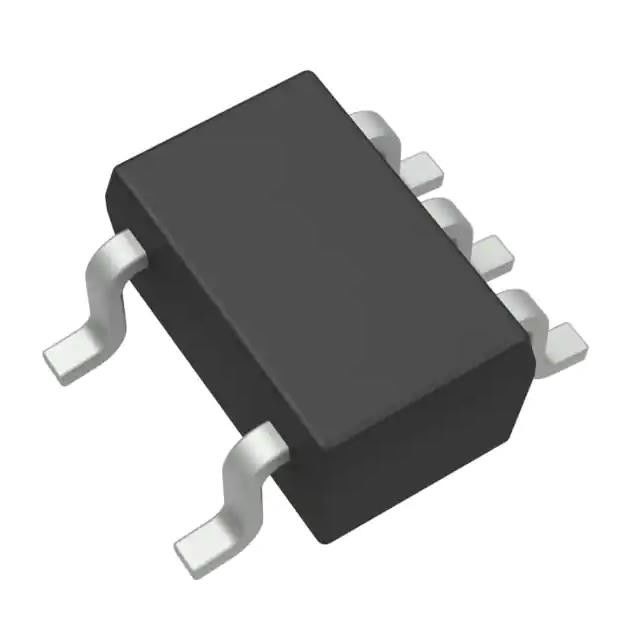

Bit 3-State SC-70-5 CAHCT1G125QDCKRQ1 IC BUF NON-INVERT 5.5V 1 Element-1
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CAHCT1G125QDCKRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Logik-Art: | Dämpfen Sie ab und Nicht-umwandeln |
|---|---|---|---|
| Zahl von Elementen: | 1 | Zahl von Stückchen pro Element: | 1 |
| Betriebstemperatur: | -40°C | 125°C (TJ) | Ertrag-Art: | 3-Zustand |
| Gegenwärtig - Ertrag hoch, niedrig: | 8mA, 8mA | Spannung - Versorgung: | 3V | 5.5V |
Produkt-Beschreibung
Bit 3-State SC-70-5 CAHCT1G125QDCKRQ1 IC BUF NON-INVERT 5.5V 1 Element-1
Der Puffer, 1 Element 1 Nicht-umwandelnd, das pro Element 3-State gebissen wurde, gab SC-70-5 aus
Spezifikationen von CAHCT1G125QDCKRQ1
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Logik | |
| Puffer, Fahrer, Empfänger, Transceivers | |
| Mfr | Texas Instruments |
| Reihe | Automobil, AEC-Q100, 74AHCT |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Produkt-Status | Aktiv |
| Logik-Art | Dämpfen Sie ab und Nicht-umwandeln |
| Zahl von Elementen | 1 |
| Zahl von Stückchen pro Element | 1 |
| Eingegebene Art | - |
| Ertrag-Art | 3-State |
| Gegenwärtig - Ertrag hoch, niedrig | 8mA, 8mA |
| Spannung - Versorgung | 3V | 5.5V |
| Betriebstemperatur | -40°C | 125°C (TJ) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 5-TSSOP, SC-70-5, SOT-353 |
| Lieferanten-Gerät-Paket | SC-70-5 |
| Niedrige Produkt-Zahl | CAHCT1G125 |
Beschreibung/Einrichtungsinformationen von CAHCT1G125QDCKRQ1
Das SN74AHCT1G125 ist ein einzelnes Buspuffertor/ein Leitungstreiber mit dem Ertrag mit 3 Zuständen. Der Ertrag ist behindert, wenn Input (OE) ist hoch Ertrag-ermöglichen Sie. Wenn OE niedrig ist, werden wahre Daten vom a-Input zum y-Ertrag übermittelt. Um den hochohmigen Zustand während der Energie herauf oder der Energie sicherzustellen unten, sollte OE an VCC durch einen pullup Widerstand gebunden werden; der Minimalwert des Widerstandes wird durch die stromziehende Fähigkeit des Fahrers bestimmt.
.
Anwendungen von CAHCT1G125QDCKRQ1
• Qualifiziert für Automobilanwendungen?
• Esd-Schutz übersteigt 2000 V pro MIL-STD-883, Methode 3015; Übersteigt 200 V unter Verwendung des Maschinen-Modells (C = 200 PF, R = 0)
• Betriebsbereich 3 V bis 5,5 V?
• Maximales tpd von 6 ns bei 5 V? Leistungsaufnahme der geringen Energie, 10-µA maximales ICC?
• ±8-mA gab Antrieb bei 5 V aus?
• Input ist die kompatible TTL-Spannung
Klima- u. Export-Klassifikationen von CAHCT1G125QDCKRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
