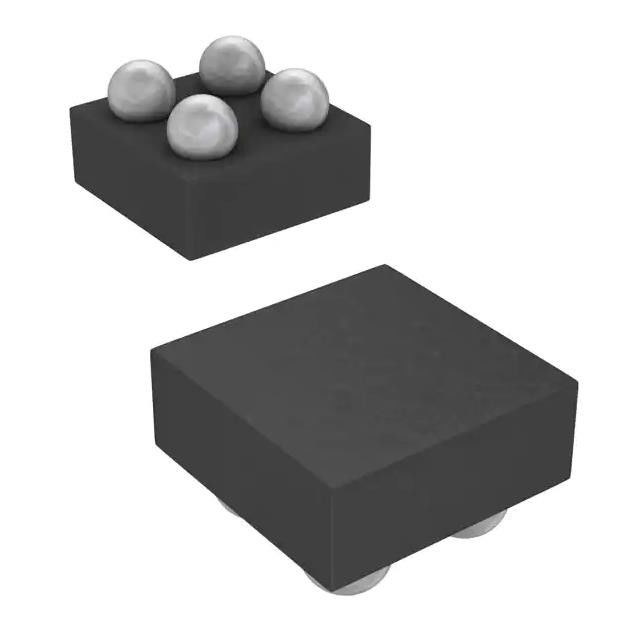

Netzschalter-/Fahrer-P-Kanal1:1 4dsbga 2A 4-DSBGA TPS22916CYFPR IC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS22916CYFPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Schalter-Art: | Universeller Zweck |
|---|---|---|---|
| Zahl von Ertrag: | 1 | Verhältnis - eingegeben: Ertrag: | 1:01 |
| Ausgangskonfiguration: | Hohe Seite | Ertrag-Art: | P-Kanal |
| Spannung - Versorgung (Vcc/Vdd): | 1 V ~ 5,5 V | Spannung - Last: | 5.5V |
Produkt-Beschreibung
Netzschalter-/Fahrer-P-Kanal1:1 4dsbga 2A 4-DSBGA TPS22916CYFPR IC
|
Netzschalter-/Fahrer1:1 P-Kanal 2A 4-DSBGA
|
Spezifikationen von TPS22916CYFPR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Energie-Management (PMIC) | |
| Netzverteilungs-Schalter, Lasts-Fahrer | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Produkt-Status | Aktiv |
| Schalter-Art | Universeller Zweck |
| Zahl von Ertrag | 1 |
| Verhältnis - eingegeben: Ertrag | 1:1 |
| Ausgangskonfiguration | Hohe Seite |
| Ertrag-Art | P-Kanal |
| Schnittstelle | - |
| Spannung - Last | 5.5V |
| Spannung - Versorgung (Vcc/Vdd) | 1V | 5.5V |
| Gegenwärtig - Ertrag (maximal) | 2A |
| RDS auf (Art) | 200mOhm |
| Eingegebene Art | Nicht-Umwandlung |
| Eigenschaften | Tötete Rate Controlled |
| Störungs-Schutz | Rückstrom |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Lieferanten-Gerät-Paket | 4-DSBGA |
| Paket/Fall | 4-XFBGA, DSBGA |
| Niedrige Produkt-Zahl | TPS22916 |
Eigenschaften von TPS22916CYFPR
• Eingegebener funktionierender Spannungsbereich (VIN): 1 V-5.5 V
• Maximaler stationärer Gleichstrom (IMAX): 2 A
• Auf-Widerstand (RON):
– 5 VIN = mΩ 60 (Art.), mΩ 100 (Maximum 85°C)
– 1,8 VIN = mΩ 100 (Art.), mΩ 150 (Maximum 85°C)
– 1 VIN = mΩ 200 (Art.), mΩ 325 (Maximum 85°C)
• Ultra-niedrige Leistungsaufnahme:
– AUF Zustand (IQ): 0,5 µA (Art.), 1 µA (Maximum)
– Aus-Zustand (ISD): Na 10 (Art.), Na 100 (Maximum)
– TPS22916BL/CL/CNL (ISD): Na 100 (Art.), Na 300 (Maximum)
• Smart AUF Stiftabriss (RPD):
– AUF ≥ VIH (ION): Na 10 (Maximum)
– AUF ≤ VIL (RPD): kΩ 750 (Art.)
• Langsames TIMING im c-Versions-Grenzeinschaltstrom:
– 5-V Drehung-auf Zeit (Tonne): µs 1400 bei 5 mV/µs
– 1.8-V Drehung-auf Zeit (Tonne): 3000 µs bei 1 mV/µs
– 1-V Drehung-auf Zeit (Tonne): 6500 µs bei 0,3 mV/µs
• Schnelles TIMING in b-Version verringert Wartezeit:
– 5-V Drehung-auf Zeit (Tonne): 115 µs bei 57 mV/µs
– 1.8-V Drehung-auf Zeit (Tonne): 250 µs bei 12 mV/µs
– 1-V Drehung-auf Zeit (Tonne): 510 µs bei 3,3 mV/µs
• Immer-AUF dem wahren gegenwärtigen Rückc$blockieren (RCB):
– Aktivierungsstrom (IRCB): – 500 MA (Art.)
– Rückdurchsickern (IIN, RCB): – Na 300 (Maximum)
• Schnelle Ertrag-Entladung (QOD): Ω 150 (Art.) (n-Version hat kein QOD)
• Aktives Tief Wahl (L Versionen) ermöglichen
Anwendungen von TPS22916CYFPR
• Wearables
• Smartphones
• Tablets • Tragbare Sprecher
Klima- u. Export-Klassifikationen von TPS22916CYFPR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
