Kanal 100Mbps 85kV/µs CMTI 16-SSOP ISO7762FQDBQRQ1 3000Vrms 6
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | ISO7762FQDBQRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | ISO7762FQDBQRQ1 | Input - Seite 1/Side 2: | 4/2 |
|---|---|---|---|
| Spannung - Isolierung: | 3000Vrms | Aufstieg/Abfallzeit (Art): | 1.1ns, 1.4ns |
| Spannung - Versorgung: | 2.25V | 5.5V | Betriebstemperatur: | -40°C | 125°C |
Produkt-Beschreibung
Kanal 100Mbps 85kV/µs CMTI 16-SSOP ISO7762FQDBQRQ1 3000Vrms 6

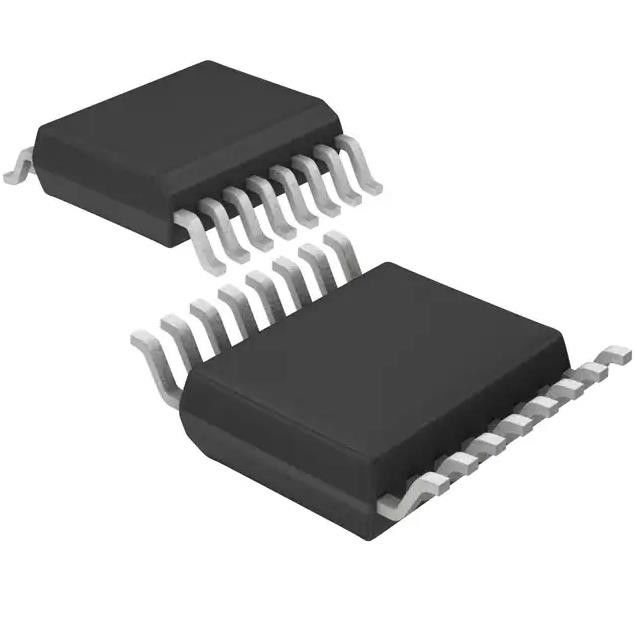

Kanal 100Mbps 85kV/µs CMTI 16-SSOP (0,154", 3.90mm Breite) DOSE Digital-Isolator-3000Vrms 6
Eigenschaften von ISO7762FQDBQRQ1
Qualifiziert für Automobilanwendungen
• AEC-Q100 qualifizierte mit den folgenden Ergebnissen:
– Gerättemperaturgrad 1: – 40°C zu +125°C
umgebende Temperaturspanne
– Geheimhaltungsgrad 3A Gerät HBMs ESD
– Geheimhaltungsgrad C6 des Gerätes CDM ESD
• Sicherheit-funktionellfähiges
– Dokumentation verfügbar Funktionssicherheit unterstützen
Systemdesign: ISO7760-Q1, ISO7761-Q1,
ISO7762-Q1, ISO7763-Q1
• 100 Mbps-Datenrate
• Robuste Trennwand:
– >100-Year projektierte Lebenszeit
– Bis 5000 VRMS-Isolierungsbewertung
– Bis 12,8 KV Anstiegsfähigkeit
– ±100 kV/μs typisches CMTI
• Breite Versorgungsstrecke: 2,25 V bis 5,5 V
• 2.25-V zur Übersetzung des Niveaus 5.5-V
• Nichterfüllungsertraghoch (ISO776x) und Tief (ISO776xF)
Wahlen
• Leistungsaufnahme der geringen Energie, typisches 1,4 MA pro
Kanal bei 1 Mbps
• Niedrige Laufzeitverzögerung: 11 ns typisch bei 5 V
BESCHREIBUNG von ISO7762FQDBQRQ1
Die Geräte ISO776x-Q1 sind leistungsstark,
digitale Isolatoren des Sechskanals mit 5000-VRMS (DW
Paket) und (DBQ-Paket) Isolierung 3000-VRMS
Bewertungen pro UL 1577. Diese Familie von Geräten ist auch
bestätigt entsprechend Vde, CSA, TUV und CQC.
Spezifikationen von ISO7762FQDBQRQ1
|
Produkt
|
ISO7762FQDBQRQ1
|
|
Technologie
|
Kapazitive Kopplung
|
|
Art
|
DOSE
|
|
Lokalisierte Energie
|
Nein
|
|
Zahl von Kanälen
|
6
|
|
Input - Seite 1/Side 2
|
4/2
|
|
Kanaltyp
|
In einer Richtung
|
|
Spannung - Isolierung
|
3000Vrms
|
|
Gleichtakt-vorübergehende Immunität (Minute)
|
85kV/µs
|
|
Datenrate
|
100Mbps
|
|
Laufzeitverzögerung tpLH/tpHL (maximal)
|
16ns, 16ns
|
|
Impuls-Breiten-Verzerrung (maximal)
|
4.9ns
|
|
Aufstieg/Abfallzeit (Art)
|
1.1ns, 1.4ns
|
|
Spannung - Versorgung
|
2.25V | 5.5V
|
|
Betriebstemperatur
|
-40°C | 125°C
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
16-SSOP (0,154", 3.90mm Breite)
|
|
Lieferanten-Gerät-Paket
|
16-SSOP
|
|
Niedrige Produkt-Zahl
|
ISO7762
|
Strecke (̊ −10
Klima- u. Export-Klassifikationen
mit verbesserter Genauigkeit). Die Reihe LM35 ist verfügbarer Satz
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 2 (1-jährig) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ANWENDUNGEN von ISO7762FQDBQRQ1
System der hybrider, elektrischer und Kraftübertragung (EV/HEV)
– Batteriemanagementsystem (BMS)
– Bordladegerät
– Zugkraftinverter
– DC-/DCkonverter
– Starter/Generator
