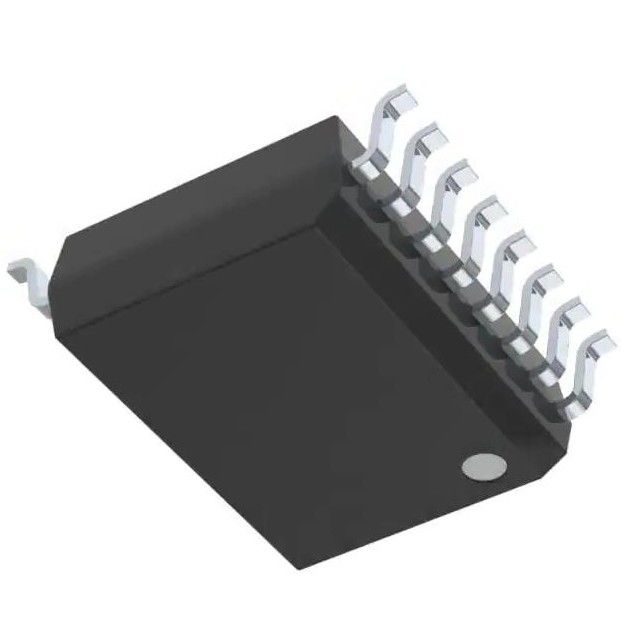

DAC7715UB IC Chip 12 Bit Digital-Analog-Wandler 4 16-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | DAC7715UB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | DAC7715UB | Spannung - DC-Rückseite (Vr) (maximal): | 150mA |
|---|---|---|---|
| Spannung - Vorwärts (Vf) (maximal) @ wenn: | 1 V @ 10 MA | Gegenwärtig - Rückdurchsickern @ Vr: | µA 2,5 @ 70 V |
| Rückgenesungszeit (trr): | 4 ns | ||
Produkt-Beschreibung
DAC7715UB Integrierter Schaltkreischip 12 Bit Digital-Analog-Wandler 4 16-SOIC
Vierfacher, serieller Eingang, 12-Bit, Spannungsausgang DIGITAL-ANALOG-KONVERTER
MerkmaleDAC7715UB
● NIEDRIGE LEISTUNG: 250 mW (max.)
● UNIPOLARER ODER BIPOLARER BETRIEB
● Einschwingzeit: 10 µs bis 0,012 %
● 12-BIT-LINEARITÄT UND MONOTONITÄT:
–40°C bis +85°C
● DOPPELGEPUFFERTE DATENEINGÄNGE
● KLEINES SO-16-PAKET
BESCHREIBUNG des DAC7715UB
Der DAC7715 ist ein 12-Bit-Spannungswandler mit vier seriellen Eingängen
Ausgang Digital-Analog-Wandler (DAC) mit
Garantierte monotone 12-Bit-Leistung über die
Temperaturbereich –40 °C bis +85 °C.Ein asynchroner
Beim Zurücksetzen werden alle Register entweder auf die mittlere Skala (800H) oder gelöscht
Nullskala (000H), wählbar über den RESETSEL-Pin.
Die einzelnen DAC-Eingänge sind doppelt gepuffert
ermöglichen die gleichzeitige Aktualisierung aller DAC-Ausgänge.
Das Gerät kann über eine einzelne +15-V-Versorgung mit Strom versorgt werden
oder von zwei +15-V- und –15-V-Versorgungen.
Der geringe Stromverbrauch und die geringe Größe machen den DAC7715 ideal
für automatische Testgeräte, DAC-pro-Pin-Programmierer, Datenerfassungssysteme und Servosteuerung mit geschlossenem Regelkreis.Das Gerät ist im SO-16-Gehäuse erhältlich
und ist über den Temperaturbereich von –40 °C bis +85 °C garantiert.
Spezifikationen des DAC7715UB
|
Produkt
|
DAC7715UB
|
|
Digi-Key programmierbar
|
Nicht verifiziert
|
|
Anzahl der Bits
|
12
|
|
Anzahl der D/A-Wandler
|
4
|
|
Einschwingzeit
|
10µs
|
|
Ausgabetyp
|
Spannung – gepuffert
|
|
Differenzausgang
|
NEIN
|
|
Datenschnittstelle
|
SPI
|
|
Referenztyp
|
Extern
|
|
Spannung – Versorgung, analog
|
±14,25 V ~ 15,75 V
|
|
Spannung – Versorgung, digital
|
14,25 V ~ 15,75 V
|
|
INL/DNL (LSB)
|
±1 (Max), ±1 (Max)
|
|
Die Architektur
|
R-2R
|
|
Betriebstemperatur
|
-40°C ~ 85°C
|
|
Paket/Koffer
|
16-SOIC (0,295", 7,50 mm Breite)
|
|
Gerätepaket des Lieferanten
|
16-SOIC
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Basisproduktnummer
|
DAC7715
|
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
mit verbesserter Genauigkeit).Die LM35-Serie ist im Paket erhältlich.
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
ANWENDUNGEN vonDAC7715UB
● PROZESSSTEUERUNG
● ATE PIN-ELEKTRONIK
● SERVOSTEUERUNG MIT GESCHLOSSENEM SCHLAUF
● MOTORSTEUERUNG
● DATENERFASSUNGSSYSTEME
● DAC-PER-PIN-PROGRAMMIERER
