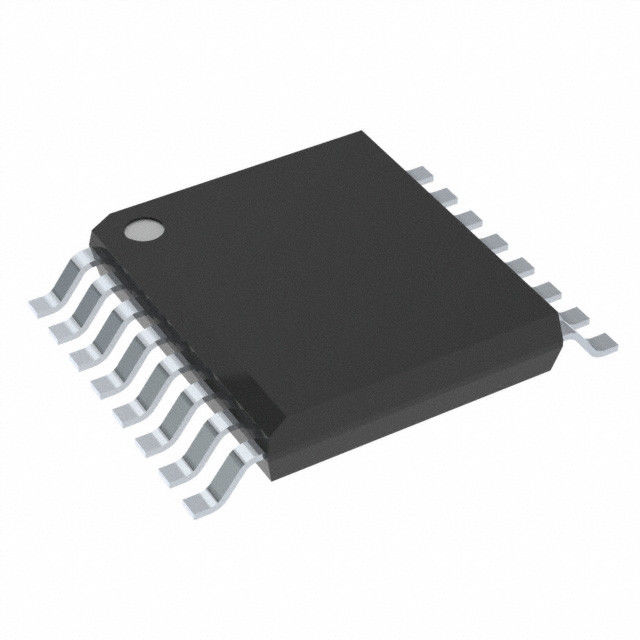

Bit-Digital-Konverter 8 16-TSSOP DAC7568ICPW IC Chip-12 2-digital-analog
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | DAC7568ICPW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | DAC7568ICPW | Zahl von Stückchen: | 12 |
|---|---|---|---|
| Zahl von D-/Akonvertern: | 8 | Erholungszeit: | 10µs |
| Spannung - Versorgung, Entsprechung @ Vr, F: | 2.7V | 5.5V | INL/DNL (LSB): | ±0.3, ±0.05 |
Produkt-Beschreibung
Bit-Digital-Konverter 8 16-TSSOP DAC7568ICPW-integrierter Schaltung des Chip-12
Betriebstemperatur: -50qC zu +150qC
Lagertemperatur: -50qC zu +150qC
Maximaler thermischer Widerstand; Kreuzung 15qC/W zu führen
Eigenschaften von DAC7568ICPW
Relative Genauigkeit:
– DAC7568 (12-Bit): 0,3 LSB INL
– DAC8168 (14-Bit): 1 LSB INL
– DAC8568 (16-Bit): 4 LSB INL
• Störschub-Energie: 0.1nV-s
• Interner Hinweis:
– Referenzspannung 2.5V (behindert standardmäßig)
– 0,004% Anfangsgenauigkeit (Art)
– Antrieb der Temperatur-2ppm/°C (Art)
– Antrieb der Temperatur-5ppm/°C (maximal)
– Wanne 20mA/Quellfähigkeit
• Macht-auf dem Zurückstellen, zum der Skala oder des Midscale auf Null einzustellen
• Ultralow Energie-Operation: 1.25mA am Einschließen 5V
Interner Bezugsstrom
• Breite Stromversorgungs-Strecke: +2.7V zu +5.5V
• Monoton über gesamter Temperaturspanne
• Serielle Niederleistungsschnittstelle mit Schmitt-ausgelöst
Input: Bis zu 50MHz
• Auf-Chip-Ausgabepuffer-Verstärker mit Schiene-zu-Schiene
Operation
• Temperaturspanne: – 40°C zu +125°C
Produkteigenschaften von DAC7568ICPW
|
Produkt-Status
|
DAC7568ICPW
|
|
Digi-Schlüssel programmierbar
|
Nicht überprüft
|
|
Zahl von Stückchen
|
12
|
|
Zahl von D-/Akonvertern
|
8
|
|
Erholungszeit
|
10µs
|
|
Ertrag-Art
|
Spannung - abgedämpft
|
|
Differenzausgang
|
Nein
|
|
Daten-Schnittstelle
|
SPI, DSP
|
|
Bezugsart
|
Extern, intern
|
|
Spannung - Versorgung, Entsprechung
|
2.7V | 5.5V
|
|
Spannung - Versorgung, Digital
|
2.7V | 5.5V
|
|
INL/DNL (LSB)
|
±0.3, ±0.05
|
|
Architektur
|
Schnur DAC
|
|
Betriebstemperatur
|
-40°C | 125°C
|
|
Paket/Fall
|
16-TSSOP (0,173", 4.40mm Breite)
|
|
Lieferanten-Gerät-Paket
|
16-TSSOP
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Niedrige Produkt-Zahl
|
DAC7568
|
Strecke (̊ −10
Klima- u. Export-Klassifikationen
mit verbesserter Genauigkeit). Die Reihe LM35 ist verfügbarer Satz
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 2 (1-jährig) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Anwendungen von DAC7568ICPW
• Tragbare Instrumentierung
• Regelservosteuerung/prozesskontrolliert
• Datenerfassungssysteme
• Programmierbare Verminderung, Digital-Gewinn und
Offsetanpassung
• Programmierbare Spannung und Stromquellen
