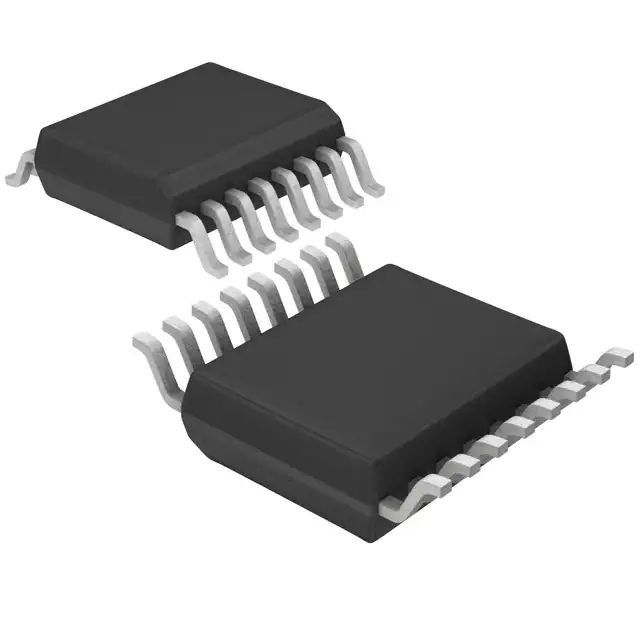

Viererkabel-Kanal-Digital-Isolator ISO7140FCCDBQR-integrierter Schaltung des Chip-2500Vrms 50Mbps
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | ISO7140FCCDBQR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Technologie: | Kapazitive Kopplung | Lokalisierte Energie: | Nein |
|---|---|---|---|
| Input - Seite 1/Side 2: | 4/0 | Spannung - Isolierung: | 2500Vrms |
| Datenrate: | 50Mbps | Aufstieg/Abfallzeit (Art): | 2ns, 2ns |
| Markieren: | Chip der integrierten Schaltung 50Mbps,2500Vrms ISO7140FCCDBQR,Kanal-Digital-Isolator des Viererkabel-50Mbps |
||
Produkt-Beschreibung
Universeller Kanal 50Mbps 25kV/µs CMTI 16-SSOP (0,154", 3.90mm Breite) Digital-Isolator-2500Vrms 4
Eigenschaften von ISO7140FCCDBQR
Maximale signalisierende Rate: 50 Mbps (mit galvanischer Isolierung 5-V bis 2500 VRMS für 1 Minute pro Versorgungen)
Robuster Entwurf mit integriertem Entstörfilter
Nichterfüllungs-Ertrag-niedrige Wahl (Suffix F)
Leistungsaufnahme der geringen Energie, typisches ICC pro Kanal (mit Versorgungen 3.3-V)
Niedrige Laufzeitverzögerung: 23 ns typisch (Versorgungen 3.3-V)
Breite Temperaturspanne: – 40°C zu 125°C
Langes Leben mit Trennwand SiO2
Sicherheit und Genehmigungen durch die zuständige Aufsichtsbehörde
Anwendungen von ISO7140FCCDBQR
• Universelle Isolierung
– Industrielles Fieldbus
– Profibus
– Modbus™
– DeviceNet-Datenbusse
– RS-232, RS-485
– Serienzusatzschnittstelle
|
ART
|
BESCHREIBUNG
|
|---|---|
|
Kategorie
|
Isolatoren
Digital-Isolatoren
|
|
Mfr
|
Texas Instruments
|
|
Reihe
|
-
|
|
Produkt-Status
|
Aktiv
|
|
Technologie
|
Kapazitive Kopplung
|
|
Art
|
Universeller Zweck
|
|
Lokalisierte Energie
|
Nein
|
|
Zahl von Kanälen
|
4
|
|
Input - Seite 1/Side 2
|
4/0
|
|
Kanaltyp
|
In einer Richtung
|
|
Spannung - Isolierung
|
2500Vrms
|
|
Gleichtakt-vorübergehende Immunität (Minute)
|
25kV/µs
|
|
Datenrate
|
50Mbps
|
|
Laufzeitverzögerung tpLH/tpHL (maximal)
|
35ns, 35ns
|
|
Impuls-Breiten-Verzerrung (maximal)
|
3ns
|
|
Aufstieg/Abfallzeit (Art)
|
2ns, 2ns
|
|
Spannung - Versorgung
|
2.7V | 5.5V
|
|
Betriebstemperatur
|
-40°C | 125°C
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
16-SSOP (0,154", 3.90mm Breite)
|
|
Lieferanten-Gerät-Paket
|
16-SSOP
|
|
Niedrige Produkt-Zahl
|
ISO7140
|
