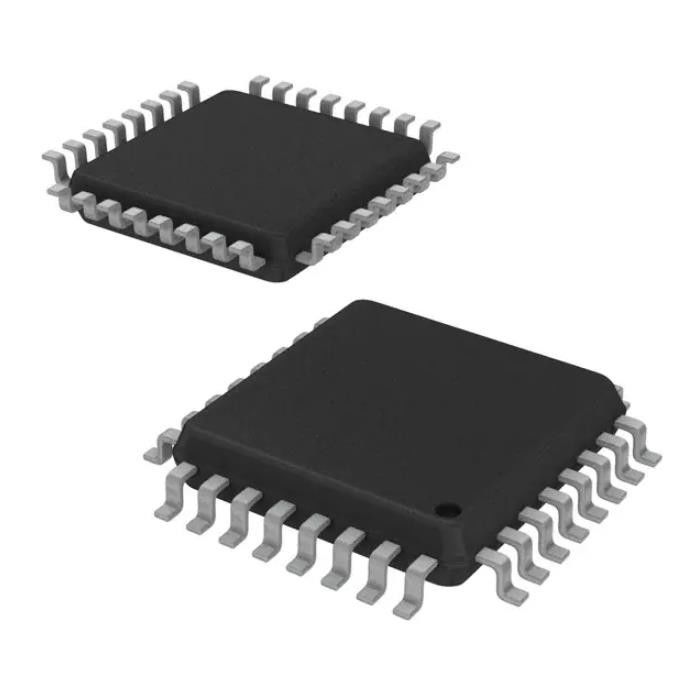

S9S08RN32W1MLCR Mikrocontroller IC MCU 8BIT 32KB FLASH 32LQFP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | S9S08RN32W1MLCR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Reihe: | S08 | Paket: | Band u. Spule (TR) |
|---|---|---|---|
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
| Kern-Prozessor: | S08 | Speicherkapazität: | 8-Bit |
| Geschwindigkeit: | 20MHz | Zusammenhang: | I-² C, LINbus, SPI, UART/USART |
| Markieren: | S9S08RN32W1MLCR,Mikrocontroller IC MCU 8BIT,IC MCU 8BIT 32KB |
||
Produkt-Beschreibung
S9S08RN32W1MLCR Strommesswiderstände Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 Mikrocontroller IC 8-Bit 20MHz 32KB (32K x 8) FLASH 32-LQFP (7x7)
Spezifikationen vonS9S08RN32W1MLCR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | NXP USA Inc. |
| Serie | S08 |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | S08 |
| Kerngröße | 8 Bit |
| Geschwindigkeit | 20 MHz |
| Konnektivität | I²C, LINbus, SPI, UART/USART |
| Peripheriegeräte | LVD, POR, PWM, WDT |
| Anzahl der E/A | 26 |
| Programmspeichergröße | 32 KB (32 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 256 x 8 |
| RAM-Größe | 4K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 2,7 V ~ 5,5 V |
| Datenkonverter | A/D 16x12b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 32-LQFP |
| Gerätepaket des Lieferanten | 32-LQFP (7x7) |
| Basisproduktnummer | S9S08 |
MerkmaleS9S08RN32W1MLCR
• 8-Bit S08 Zentralprozessoreinheit (CPU)
– Bis zu 20-MHz-Bus bei 2,7 V bis 5,5 V über einen Temperaturbereich von -40 °C bis 125 °C
– Unterstützt bis zu 40 Interrupt-/Reset-Quellen
– Unterstützt verschachtelte Interrupts mit bis zu vier Ebenen
– On-Chip-Speicher
– Bis zu 60 KB Flash-Lesen/Programmieren/Löschen bei voller Betriebsspannung und Betriebstemperatur
– Bis zu 256 Byte EEPROM mit ECC;2-Byte-Löschsektor;EEPROM programmieren und löschen, während Code vom Flash ausgeführt wird
– Bis zu 4096 Byte Arbeitsspeicher (RAM)
– Flash- und RAM-Zugriffsschutz
• Energiesparmodi
– Ein Stoppmodus mit geringem Stromverbrauch;Wartemodus mit reduzierter Leistung
– Das Peripherietakt-Aktivierungsregister kann Takte für ungenutzte Module deaktivieren und so die Ströme reduzieren.ermöglicht Uhren
bleiben für bestimmte Peripheriegeräte im Stop3-Modus aktiviert
• Uhren
– Oszillator (XOSC) – schleifengesteuerter Pierce-Oszillator;Kristall- oder Keramikresonator
– Interne Taktquelle (ICS) – enthält einen Frequenzregelkreis (FLL), der intern oder extern gesteuert wird
Referenz;Präzisionsabgleich der internen Referenz ermöglicht 1 % Abweichung im Temperaturbereich von 0 °C bis 70 °C und -40 °C bis 85 °C, 1,5 % Abweichung im Temperaturbereich von -40 °C bis 105 °C und 2 % Abweichung über den Temperaturbereich von -40 °C bis 125 °C;bis zu 20 MHz
• Systemschutz
– Watchdog mit unabhängiger Taktquelle
– Unterspannungserkennung mit Reset oder Unterbrechung;wählbare Ausflugspunkte
– Ungültige Opcode-Erkennung mit Reset
– Ungültige Adresserkennung mit Reset
Anwendungen vonS9S08RN32W1MLCR
Teilenummern für den Chip verfügen über Felder, die das spezifische Teil identifizieren.Anhand der Werte dieser Felder können Sie ermitteln, welches Teil Sie konkret erhalten haben.
Umwelt- und Exportklassifizierungen vonS9S08RN32W1MLCR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
