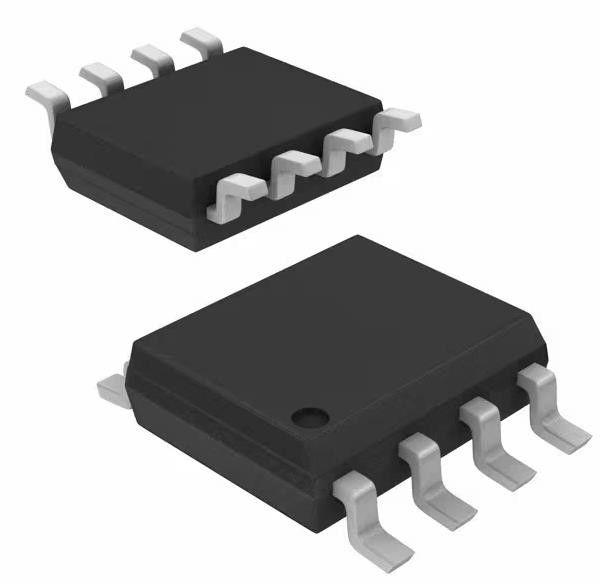

HCPL-063L-500E Optoisolator 15MBd offener Sammler Schottky geklemmt 3750Vrms 10kV/μs
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | HCPL-063L-500E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 2 | Input - Seite 1/Side 2: | 2/0 |
|---|---|---|---|
| Spannung - Isolierung: | 3750Vrms | Gleichtakt-vorübergehende Immunität (Minute): | 10kV/µs |
| Ausgabeart: | Open-Collector, klemmte Schottky fest | Gegenwärtig - Ertrag/Kanal: | 50 MA |
| Datenrate: | 15MBd | Laufzeitverzögerung tpLH/tpHL (maximal): | 75ns, 75ns |
Produkt-Beschreibung
HCPL-063L-500E Optoisolator 15MBd offener Sammler Schottky geklemmt 3750Vrms 10kV/μs
Spezifikationen HCPL-063L-500E
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| mit einer Breite von nicht mehr als 15 mm | |
| Logische Ausgangsoptoisolatoren | |
| Mfr | Broadcom Limited |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Anzahl der Kanäle | 2 |
| Eingaben - Seite 1/Seite 2 | 2/0 |
| Spannung - Isolierung | 3750Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 10 kV/μs |
| Eingabetyp | DC |
| Ausgabeart | Der Sammler ist offen, Schottky ist festgeklemmt. |
| Strom - Ausgang / Kanal | 50 mA |
| Datenrate | 15 MBd |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 75n, 75n |
| Anstieg / Fallzeit (Typ) | 24n, 10n |
| Spannung - Vorwärts (Vf) (Typ) | 1.5V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 15 mA |
| Spannung - Versorgung | 2.7V ~ 3.6V, 4.5V ~ 5.5V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SO hoch |
| Basisproduktnummer | HCPL-063 |
EigenschaftenvonHCPL-063L-500E
* 3,3 V/5 V Doppelspannung
* Niedriger Stromverbrauch
* 15 kV/μs Mindest-Common Mode Rejection (CMR) bei VCM = 1000V
* Hohe Geschwindigkeit: 15 MBd typisch
* LVTTL/LVCMOS kompatibel
* Niedrige Eingangsstrommöglichkeit: 5 mA
* Garantierte Leistung von Wechselstrom und Gleichstrom bei Temperaturen von 40°C bis 85°C
* Erhältlich in 8-Pin-DIP, SOIC-8
* Strobable Output (nur für Einzelkanalprodukte)
* Sicherheitszulassungen: UL, CSA, IEC/EN/DIN EN 60747-5-5
BeschreibungenvonHCPL-063L-500E
* Isolierter Leitungsempfänger
* Computer-Peripherie-Schnittstellen
* Mikroprozessor-System-Schnittstellen
* Digitale Isolierung für die A/D- und D/A-Umwandlung
* Stromversorgung wechseln
* Instrumenteneingabe/Ausgabe isoliert
* Beseitigung der Erdschleife
* Ersatz des Pulstransformators
* Feldbusse
Umwelt- und ExportklassifizierungenvonHCPL-063L-500E
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
